rpi pico pinout

VBUS(GP40, 우측 상단)에 연결하면 USB Host 모드로만 작동해야 한다는 의미 같은데

아마 USB device 모드라면 USB를 통해 전원을 입력받아야 하기 때문이려나?

Whilst it is possible to connect the Raspberry Pi’s 5V pin to the Raspberry Pi Pico VBUS pin, this is not recommended. Shorting the 5V rails together will mean that the Micro USB cannot be used. An exception is when using the Raspberry Pi Pico in USB host mode, in this case 5V must be connected to the VBUS pin.





GP0이 TX GP1이 RX



LED는 GPIO25에 연결되어 있고, TP5로도 연결이 되어있는데

BOOTSEL은 TP6에만 되어있고 GPIO로 연결은 되어 있지 않다.

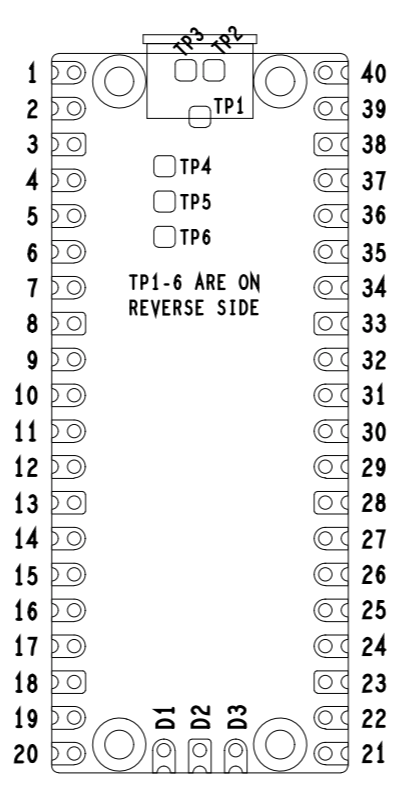

TP1 – Ground (close coupled ground for differential USB signals) TP2 – USB DM TP3 – USB DP TP4 – GPIO23/SMPS PS pin (do not use) TP5 – GPIO25/LED (not recommended to be used) TP6 – BOOTSEL
