esp32-cam camerawebserver

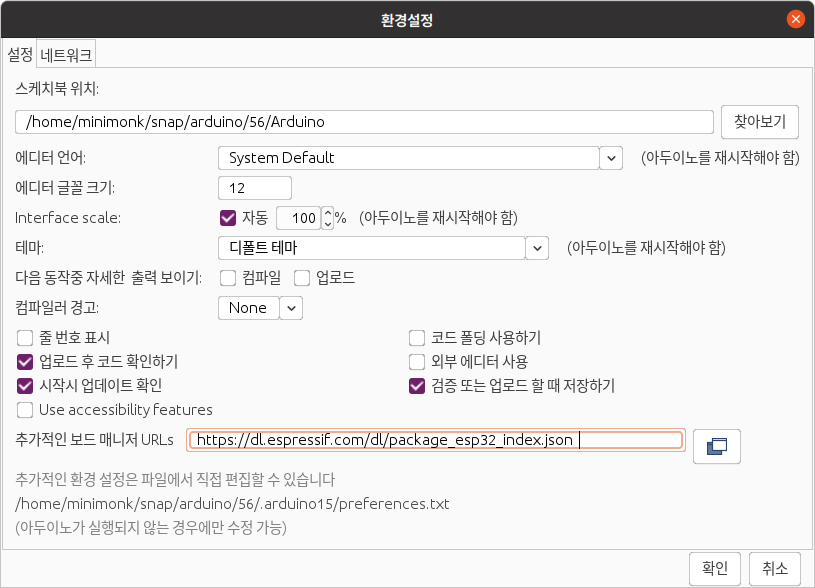

환경설정에서 espressif의 패키지를 추가한다.

[링크 : https://dl.espressif.com/dl/package_esp32_index.json]

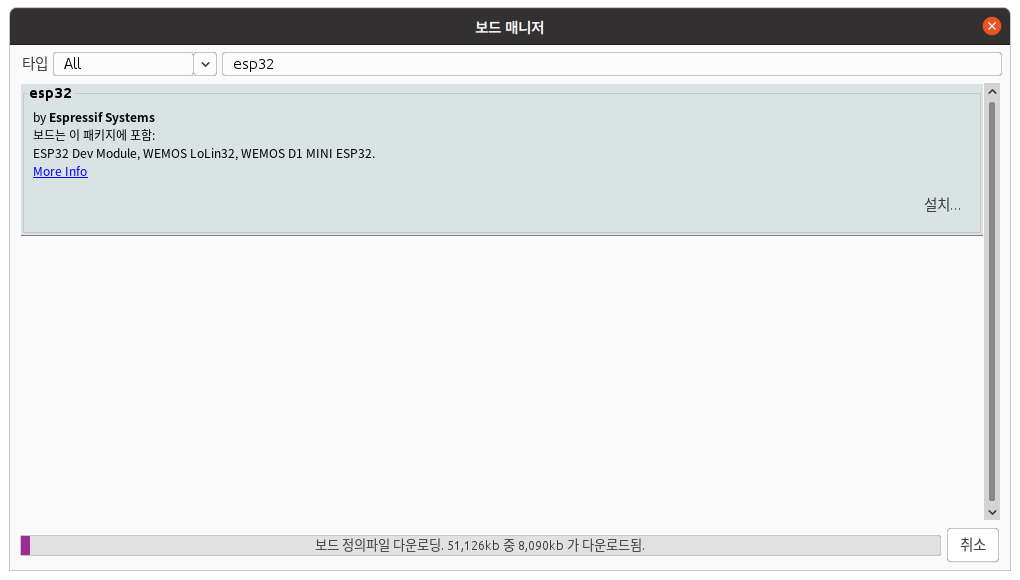

보드 매니저에서 esp32를 추가한다.

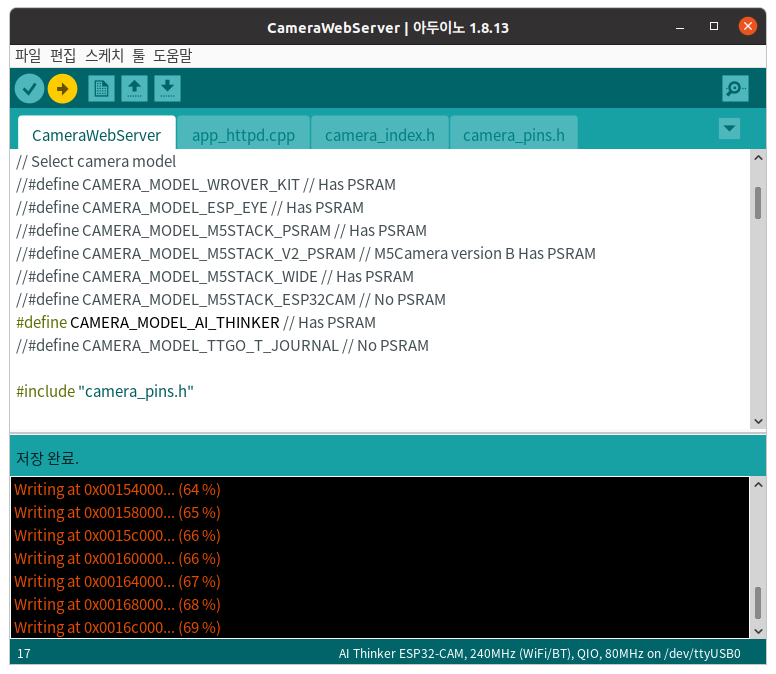

소스 예제에서 esp32 / cam / camerawebserver를 끌어와서

camera_model_ai_thinker로 변경하고 ssid와 password를 변경한다.



음.. 구으면서 CPU 모델이 나오네?

스케치는 프로그램 저장 공간 2594790 바이트(82%)를 사용. 최대 3145728 바이트. 전역 변수는 동적 메모리 56256바이트(17%)를 사용, 271424바이트의 지역변수가 남음.  최대는 327680 바이트.  esptool.py v3.0-dev Serial port /dev/ttyUSB0 Connecting..... Chip is ESP32-D0WDQ6 (revision 1) Features: WiFi, BT, Dual Core, 240MHz, VRef calibration in efuse, Coding Scheme None Crystal is 40MHz MAC: 84:cc:a8:2f:0d:d0 Uploading stub... Running stub... Stub running... Changing baud rate to 460800 Changed. Configuring flash size... Auto-detected Flash size: 4MB Compressed 8192 bytes to 47... Writing at 0x0000e000... (100 %) Wrote 8192 bytes (47 compressed) at 0x0000e000 in 0.0 seconds (effective 12970.2 kbit/s)... Hash of data verified. Compressed 18656 bytes to 12053... Writing at 0x00001000... (100 %) Wrote 18656 bytes (12053 compressed) at 0x00001000 in 0.3 seconds (effective 532.1 kbit/s)... Hash of data verified. Compressed 2594912 bytes to 2073530... Writing at 0x00010000... (0 %) ... Writing at 0x00208000... (100 %) Wrote 2594912 bytes (2073530 compressed) at 0x00010000 in 48.9 seconds (effective 424.9 kbit/s)... Hash of data verified. Compressed 3072 bytes to 119... Writing at 0x00008000... (100 %) Wrote 3072 bytes (119 compressed) at 0x00008000 in 0.0 seconds (effective 5636.1 kbit/s)... Hash of data verified. Leaving... Hard resetting via RTS pin...

3.3V로 했더니 전력 부족으로 켜지지 못해서 brown out detector 가 트리거 되었다고 에러가 뜬다. -_ㅠ

Brownout detector was triggered ets Jun  8 2016 00:22:57 rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:DIO, clock div:1 load:0x3fff0018,len:4 load:0x3fff001c,len:1216 ho 0 tail 12 room 4 load:0x40078000,len:10944 load:0x40080400,len:6388 entry 0x400806b4



5V로 하니 정상적으로 켜지는 느낌? 일단 점만 찍어대고 먼가 진행을 못하네..

다시 코드를 보니 아무생각 없이 5G 공유기 SSID를 적어놨... 2.4GHz만 되는 WIFI에 무슨 학대를!!!

rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) flash read err, 1000 ets_main.c 371  ets Jun  8 2016 00:22:57 rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:DIO, clock div:1 load:0x3fff0018,len:4 load:0x3fff001c,len:1216 ho 0 tail 12 room 4 load:0x40078000,len:10944                                                        load:0x40080400,len:6388                                                         entry 0x400806b4

[링크 : https://dronebotworkshop.com/esp32-cam-intro/]

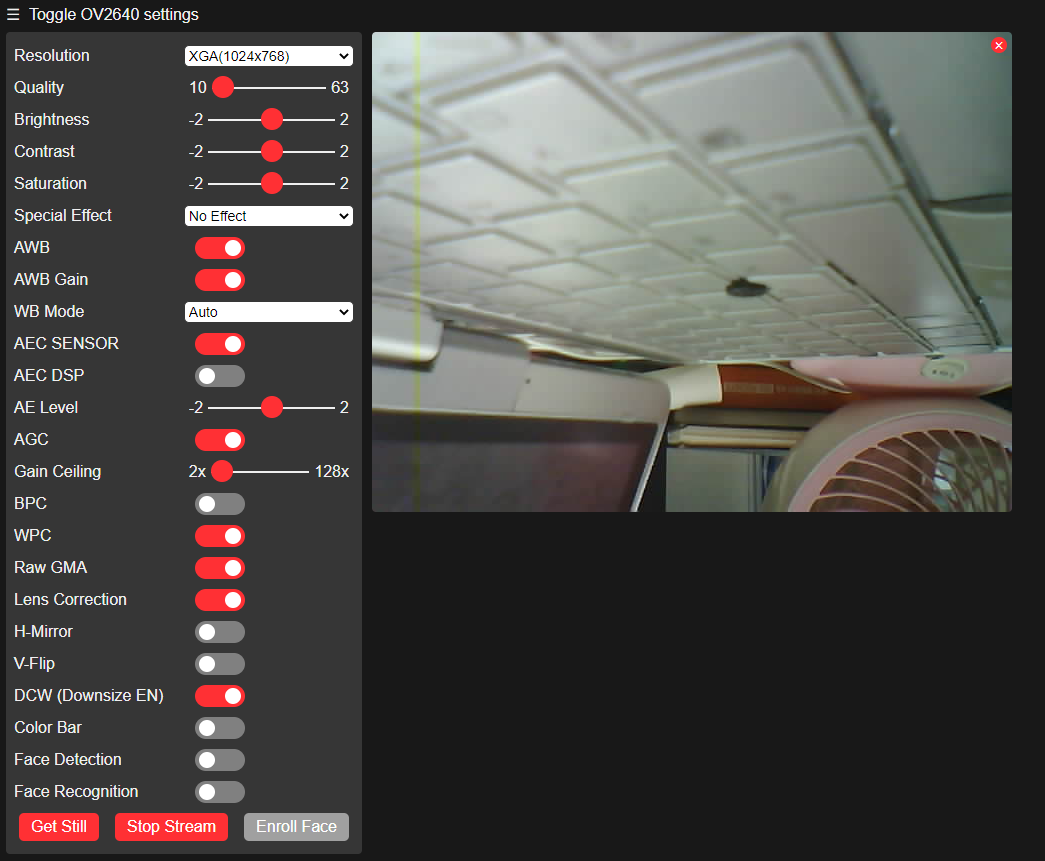

공유기에서 ip 찾아서 (시리얼 로그에서 아이피 출력되면 좋으련만) 접속하니 된다!

그런데 카메라 문제인가 -_ㅠ 한쪽에 노란줄이 생기네!! 불량아냐 불량?!!?

그리고 동시에 여러 곳에서 접속은 불가능하다(한곳에서 start stream 하면 다른 곳에서는 엑박으로 나온다)



그나저나 가동한지 얼마 안되었는데 5V 전압을 넣어서 그런건진 모르겠지만

손으로 잡고 있기 조금 부담스러울 정도로 열이 난다.

비접촉식으로 재보니 50도 넘게 올라가는 듯(5분 정도 켜놓으니)



+

AMS1117 라고 써있어서 보니 5V -> 3.3V LDO 인데

왜이렇게 열이 미친듯이 나지?

[링크 : https://www.devicemart.co.kr/goods/view?no=1321251]



아니면 PSRAM?

ipus ips6404lsq

[링크 : http://platform.digiic.com/Docs/Product/IPS6404L-SQ-SPN/IPUS%2064Mbit%20SQPI%20PSRAM%20.pdf]
