서버 메모리 어떻게 꽂아야 하나 고민하다 찾는데 이상한 용어 속출 -_-



어째.. 그 채널이 내가 아는 그 채널이 아닌 느낌이지만

총 4개의 채널을 지원하고, 데스크 탑 처럼 dual channel 이런건 아니지만 한 채널당 3개 까지 꽂을 수 있다.

그리고 개별 메모리 모듈은 dual rank나 sing rank인데 이건 메모리에 1R / 2R이라고 쓰여진 그녀석

(1R는 대개 단면이고 고용량 메모리, 2R는 양면 이고 저용량 메모리로 많이 붙인 녀석)

아무튼.. 메모리를 많이 붙이다 보니 컨트롤러 달아서 쓰는데 걔는 quad rank인거로 보이고 얘는 LRDIMM으로 되는 듯



근데 한개 채널에 메모리를 몇개 populated 시키냐에 따라서 메모리 버스 클럭이 제한되니

2133을 쓰려면 채널당 2개의 DIMM을 꽂아 쓰는게 유리하고

반대로 생각하면, 대용량 메모리로 사용하기 위해서는 굳이 고속 메모리가 필요없다 라고 해석이 된다.



Memory bus operating frequency can be 1333 MT/s, 1600 MT/s, 1866 MT/s, or 2133 MT/s depending on the following factors:

DIMM type (RDIMM or LRDIMM)
Number of DIMMs populated per channel
System profile selected (for example, Performance Optimized, Custom, or Dense Configuration Optimized)
Maximum supported DIMM frequency of the processors

Processor 1
channel 0: slots A1, A5, and A9
channel 1: slots A2, A6, and A10
channel 2: slots A3, A7, and A11
channel 3: slots A4, A8, and A12



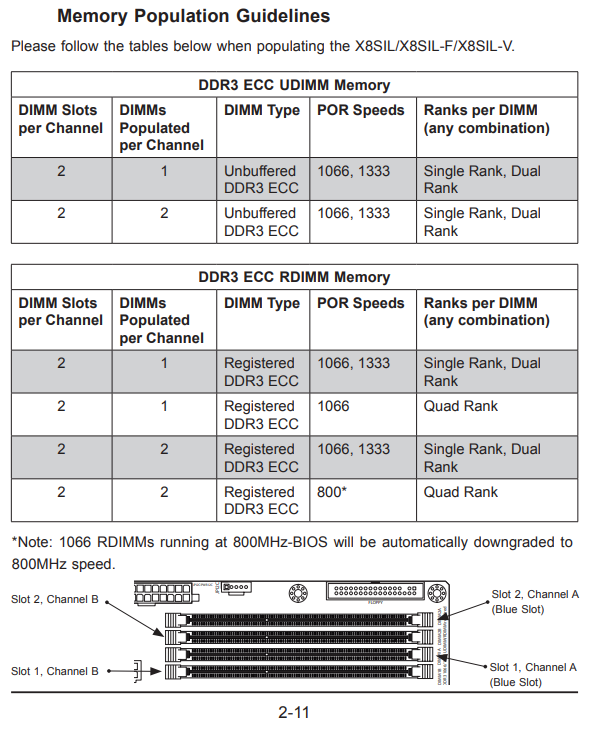

DIMMs Populated/Channel

[링크 : https://qrl.dell.com/Files/en-us/Html/Manuals/R730/System%20memory]

[링크 : https://www.dell.com/support/manuals/kr/ko/krdhs1/poweredge-r730/r730_ompublication/system-memory]



[링크 : https://gigglehd.com/gg/hard/933610]

[링크 : https://en.wikipedia.org/wiki/Memory_rank]

[링크 : https://server007.tistory.com/entry/메모리-single-dual-rank-차이점-혼용가능]



RDIMM - Registered DIMM (Reg ?)

LRDIMM - Load Reduced DIMM (Quad Rank?)

[링크 : https://blog.naver.com/thirdwave/220029424653]

'하드웨어 > Server Case & board' 카테고리의 다른 글

memory rank 와 RDIMM  (0) 2019.07.02
dell r510 dvd to hdd  (0) 2019.06.06
option rom  (0) 2019.06.03
서버 (리던던시) 파워  (0) 2019.05.02
idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
Posted by 구차니

댓글을 달아 주세요

Dell R510의 경우 8bay와 12bay가 있는데

12bay는 내부에 2bay SATA HDD 가 존재해서 부팅용으로 따로 쓴다.

그런데 8bay는 앞에 8bay와 ODD 뿐이라 부팅용으로 하나의 하드를 따로 설정을 해야한다.

그래서 ODD를 빼고 멀티부스트에 앞에 커버 벗겨내고 쓰면 딱 맞다고..

어짜피 SATA ODD 부팅은 기본 지원할테니 거기다가 SATA SSD 달면 딱이라는데..?



[링크 : https://.../amp.reddit.com/r/homelab/comments/4x7y5h/dell_r510_replace_dvd_with_hard_drive/]

'하드웨어 > Server Case & board' 카테고리의 다른 글

memory rank 와 RDIMM  (0) 2019.07.02
dell r510 dvd to hdd  (0) 2019.06.06
option rom  (0) 2019.06.03
서버 (리던던시) 파워  (0) 2019.05.02
idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
Posted by 구차니

댓글을 달아 주세요

raid 컨트롤러 같은 서버 장비들을 일반 데스크 탑에 하면 연결이 안되는데

그 이유가 option rom 크기 때문이래서 검색중





[링크 : https://superuser.com/questions/806226/how-to-see-rom-size]

[링크 : https://en.wikipedia.org/wiki/Option_ROM]

[링크 : https://www.google.com/amp/s/extrememanual.net/amp/2155]

[링크 : https://www.linuxtechi.com/dmidecode-command-examples-linux/]





+

2019.06.04



HP Elitebook 2760p

$ sudo dmidecode -t 0
# dmidecode 3.1
Getting SMBIOS data from sysfs.
SMBIOS 2.6 present.

Handle 0x000A, DMI type 0, 24 bytes
BIOS Information
Vendor: Hewlett-Packard
Version: 68SOU Ver. F.67
Release Date: 05/31/2018
Address: 0xF0000
Runtime Size: 64 kB
ROM Size: 3072 kB
Characteristics:
PCI is supported
PC Card (PCMCIA) is supported
BIOS is upgradeable
BIOS shadowing is allowed
Boot from CD is supported
Selectable boot is supported
EDD is supported
Print screen service is supported (int 5h)
8042 keyboard services are supported (int 9h)
Serial services are supported (int 14h)
Printer services are supported (int 17h)
ACPI is supported
USB legacy is supported
Smart battery is supported
BIOS boot specification is supported
Function key-initiated network boot is supported
Targeted content distribution is supported
BIOS Revision: 15.103
Firmware Revision: 5.65



Asus Z170 extreme4

$ sudo dmidecode -t 0
# dmidecode 3.1
Getting SMBIOS data from sysfs.
SMBIOS 2.8 present.

Handle 0x0000, DMI type 0, 24 bytes
BIOS Information
        Vendor: American Megatrends Inc.
        Version: P7.50
        Release Date: 01/22/2018
        Address: 0xF0000
        Runtime Size: 64 kB
        ROM Size: 14336 kB
        Characteristics:
                PCI is supported
                BIOS is upgradeable
                BIOS shadowing is allowed
                Boot from CD is supported
                Selectable boot is supported
                BIOS ROM is socketed
                EDD is supported
                5.25"/1.2 MB floppy services are supported (int 13h)
                3.5"/720 kB floppy services are supported (int 13h)
                3.5"/2.88 MB floppy services are supported (int 13h)
                Print screen service is supported (int 5h)
                8042 keyboard services are supported (int 9h)
                Serial services are supported (int 14h)
                Printer services are supported (int 17h)
                ACPI is supported
                USB legacy is supported
                BIOS boot specification is supported
                Targeted content distribution is supported
                UEFI is supported
        BIOS Revision: 5.11



asus Z68 Extreme3 Gen3

PS C:\> $tables = Get-WmiObject -ComputerName . -Namespace root\wmi -Query "
>>     SELECT * FROM MSSmBios_RawSMBiosTables"
PS C:\>
PS C:\> foreach ($obj in $tables)
>> {
>>     echo $("ROM Size: " + (64 * $obj.SMBiosData[9] + 64) + " KiB")
>> }
ROM Size: 8192KiB



msi B250M mortar

PS C:\> $tables = Get-WmiObject -ComputerName . -Namespace root\wmi -Query "
>>     SELECT * FROM MSSmBios_RawSMBiosTables"
PS C:\>
PS C:\> foreach ($obj in $tables)
>> {
>>     echo $("ROM Size: " + (64 * $obj.SMBiosData[9] + 64) + " KiB")
>> }
ROM Size: 16384 KiB



Dell R730 (server)

# dmidecode -t 0
# dmidecode 3.1
Getting SMBIOS data from sysfs.
SMBIOS 2.8 present.

Handle 0x0000, DMI type 0, 24 bytes
BIOS Information
        Vendor: Dell Inc.
        Version: 2.4.3
        Release Date: 01/17/2017
        Address: 0xF0000
        Runtime Size: 64 kB
        ROM Size: 16 MB
        Characteristics:
                ISA is supported
                PCI is supported
                PNP is supported
                BIOS is upgradeable
                BIOS shadowing is allowed
                Boot from CD is supported
                Selectable boot is supported
                EDD is supported
                Japanese floppy for Toshiba 1.2 MB is supported (int 13h)
                5.25"/360 kB floppy services are supported (int 13h)
                5.25"/1.2 MB floppy services are supported (int 13h)
                3.5"/720 kB floppy services are supported (int 13h)
                8042 keyboard services are supported (int 9h)
                Serial services are supported (int 14h)
                CGA/mono video services are supported (int 10h)
                ACPI is supported
                USB legacy is supported
                BIOS boot specification is supported
                Function key-initiated network boot is supported
                Targeted content distribution is supported
                UEFI is supported
        BIOS Revision: 2.4

'하드웨어 > Server Case & board' 카테고리의 다른 글

memory rank 와 RDIMM  (0) 2019.07.02
dell r510 dvd to hdd  (0) 2019.06.06
option rom  (0) 2019.06.03
서버 (리던던시) 파워  (0) 2019.05.02
idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
Posted by 구차니

댓글을 달아 주세요

서버 벤더에서 자사용으로 만들어서 쓰니 특정 규격이라고 할 순 없을 듯 하지만

Flex ATX 라는 규격이 그나마 비슷해 보이긴 하는 듯.

[링크 : http://www.plinkusa.net/new-buyPS.htm]



동일 모델은 아니지만, 서버 전원을 뽑아보니.. 별다른건 없고 PCI-Ex 슬롯 같은걸로 몇개 핀이 없길래 의아해 했는데

12V 단일 전압을 공급함으로서 전류를 높게 가지지 않아도 되니

PCI-Ex 슬롯으로 여러개 선으로 전류를 병렬로 전송하는 것으로 보인다.

The R320 power supply subsystem consists of one non-redundant or up to two hot-plug AC-DC
power supplies. The power supply provides +3.3V/5V/12V and +12Vaux for non-redundant design
and provides 12V and 12Vaux for redundant design. There are several voltage regulators in the
system to supply different voltage levels needed by different logic devices. The redundant power
supplies are managed through a PMBus interface.

[링크 : https://cdn.cnetcontent.com/2b/d0/2bd0225a-38b9-4b41-9a43-85ea38a463a5.pdf]





75W 를 PCI-Express를 통해 공급이 가능하다는데

[링크 : https://www.geeks3d.com/20101108/tips-maximum-power-consumption-of-graphics-card-connectors/]



12V * 5 + 3.3 * 4를 적절하게(?) 분배해주면 대충 선 하나당 1A 정도씩 보내고 있다고 보면 되려나?

[링크 : https://en.wikipedia.org/wiki/PCI_Express]





750W 파워인데 12V로 보낸다면 12V * 62.5A 니까... 너무 높은데?

끽해봤자 20개 핀 + 넓은 면적인데, 데이터 주고 받는것도 있을테니 전부 쓰진 않을테고..

어떻게 보내는걸까?

'하드웨어 > Server Case & board' 카테고리의 다른 글

dell r510 dvd to hdd  (0) 2019.06.06
option rom  (0) 2019.06.03
서버 (리던던시) 파워  (0) 2019.05.02
idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
iDRAC 에러 메시지 제거  (0) 2019.02.26
Posted by 구차니

댓글을 달아 주세요

idrac에서 전원 안들어와서 raid 컨트롤러 상태를 못 읽어 온다고 배째기래

관리쪽만 리부팅 가능한가 찾는데

아니.. 왜 무시무시하게 reset이라는 단어를 쓰는거야?

reset 이면 당연히 초기값으로 돌리는 거라고 생각하지 않나 -ㅁ-?


[링크 : https://www.dell.com/support/article/kr/ko/krdhs1/sln305793/]

[링크 : https://techexpert.tips/dell-idrac/restart-idrac-interface/]

'하드웨어 > Server Case & board' 카테고리의 다른 글

option rom  (0) 2019.06.03
서버 (리던던시) 파워  (0) 2019.05.02
idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
iDRAC 에러 메시지 제거  (0) 2019.02.26
dell cable management  (0) 2019.02.25
Posted by 구차니

댓글을 달아 주세요

오늘 보면서 궁금했던 2번이 정말 그래픽 카드 파워인가 궁금했는데 맞긴 하네


16 베이 백플레인 인데.. 꽂히는건 8 베이랑 동일하다?

반대로 생각하면.. 백 플레인이 바뀌지 않으면 현재 시스템에서는 확장이 불가능 하다는 건데..


요건 8 베이 SAS 케이블 위치가 다르단걸 제외하면 2개인건 동일하다.

[링크 : https://topics-cdn.dell.com/pdf/poweredge-r730_owners-manual_en-us.pdf]

'하드웨어 > Server Case & board' 카테고리의 다른 글

서버 (리던던시) 파워  (0) 2019.05.02
idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
iDRAC 에러 메시지 제거  (0) 2019.02.26
dell cable management  (0) 2019.02.25
idrac update via FTP  (0) 2019.02.14
Posted by 구차니

댓글을 달아 주세요

  1. IT의 백과사전이 목표십니까?
    구차니님은 안다루는게 없으십니다. ㅋ

    2019.03.08 18:05 신고 [ ADDR : EDIT/ DEL : REPLY ]

앞에 주황색으로 LCD가 바뀌어서는 PDR1016 이라고 출력되는데

iDRAC 접속해봐도 RAID 설정관련해서는 안보이는데..

(하드에 설정이 되니 하드가 사라지면 해당 볼륨이 설정되었다는 것 조차도 컨트롤러는 까먹는 듯?)


시스템 로그에서는 드라이브가 빠진것만 나오는데..


Lifecycle Log 로 보면 에러 코드와 함께 뜬다.

근데 딱히 comment 달아준다고 해서 해결되는건 아닌거 같고..


Hardware - Front Panel 가니

에러를 숨길순 있는데 에러가 아니라고 설정하는건 좀 더 찾아 봐야 할 듯..


[링크 : https://www.dell.com/support/article/kr/ko/krdhs1/sln292269]

[링크 : https://www.dell.com/.../R420-reports-PDR1016-Drive-2-Remove/td-p/4568889]

[링크 : https://www.dell.com/.../integrated-dell-remote-access-cntrllr-7-v1.50.50/idrac7ug1.50.50-v1...s]



+

링크는 까먹었는데.. 아무튼 BIOS 에서 로그 리셋하라는 말이 있어서

찾다보니... Clear Log 발견(Log는 LifeCycle이랑 구분되는 데이터 인 듯)


아무튼.. Clear 하고 나니 Front Panel 출력에 에러가 사라지긴 했다.

찜찜한데 해결되었으니 되었다~ 해야 하나? ㅠㅠ


'하드웨어 > Server Case & board' 카테고리의 다른 글

idrac 재시작 하기  (0) 2019.03.12
R730 pci-express riser & back plane  (2) 2019.02.28
iDRAC 에러 메시지 제거  (0) 2019.02.26
dell cable management  (0) 2019.02.25
idrac update via FTP  (0) 2019.02.14
Dell EMC iDRAC Service Module 3.2.0.1 (For Linux)  (0) 2019.02.14
Posted by 구차니

댓글을 달아 주세요

델 케이블 매니지먼트 사용에 대한 동영상

메뉴얼만 봐서는 어떤식으로 선을 넣어야 할지 감이 안왔는데

역시 유튜브 시대에는 유튜브를 봐야 감이 오는 건가?!


[링크 : https://www.youtube.com/watch?v=aKCby9GvQfU]

Posted by 구차니

댓글을 달아 주세요

ftp나 http로 업데이트도 가능한데 이경우 iDRAC에 DNS를 설정해주어야 한다.

다른 펌웨어들 까지 전부 끌어와서 편하긴 한데 검색에 오래 걸리는게 흠


2. Update the firmware from FTP or HTTP source

After logging into the iDRAC interface, navigate to the update menu

iDRAC 9: Maintenance → System Update.
iDRAC 8: Overview → iDRAC Settings → Update and Rollback.

The firmware update page will be displayed. After selecting "FTP" in the file location enter the following settings:

FTP address: ftp.dell.com
Catalog location: catalog
Catalog File Name: catalog.xml.gz

It is also possible to use the HTTP method if the FTP method is not responding properly.

HTTP address is : downloads.dell.com

[링크 : https://www.dell.com/...firmware-via-idrac-using-the-ftp-or-http-option-?lang=en]


+

HTTP로 하면 먼가 뜨긴 하는데 업데이트 실패하고 막 그러네.. 짜증나는 구만 ㅠㅠ


'하드웨어 > Server Case & board' 카테고리의 다른 글

iDRAC 에러 메시지 제거  (0) 2019.02.26
dell cable management  (0) 2019.02.25
idrac update via FTP  (0) 2019.02.14
Dell EMC iDRAC Service Module 3.2.0.1 (For Linux)  (0) 2019.02.14
관리 페이지를 이용한 idrac update  (0) 2019.02.14
idrac virtual console  (0) 2019.02.13
Posted by 구차니

댓글을 달아 주세요

다운로드 받아서 gzip - tar로 압축풀고 ./setup.sh으로 실행하니

사용동의서 묻고 나서 아래와 같은 화면이 뜬다.

#################################################


  OpenManage || iDRAC Service Module


#################################################



    Available feature options:


   [x] 1. Watchdog Instrumentation Service

   [x] 2. LifeCycle Log Information

   [x] 3. Operating System Information

   [ ] 4. iDRAC access via Host OS

           [ ] a. Access via GUI, WS-man, Redfish, Remote Racadm

           [ ] b. In-band SNMP Traps

           [ ] c. Access via SNMP Get

       5. iDRAC Hard Reset

       6. Support Assist

       7. Full Power Cycle

   [ ] 8. All Features



  Enter the number to select/deselect a feature from the above list.

                ( multiple feature selection should be comma separated)

                ( to select sub-features, please use 4.a,4.b, etc.)

  Enter q to quit.


  Enter :

기본으로는 iDRAC access  via Host OS는 빠지는것 같은데

테스트 해보고 싶은게 그거라 일단 All features를 추가

#################################################


  OpenManage || iDRAC Service Module


#################################################



    Available feature options:


   [x] 1. Watchdog Instrumentation Service

   [x] 2. LifeCycle Log Information

   [x] 3. Operating System Information

   [x] 4. iDRAC access via Host OS

           [x] a. Access via GUI, WS-man, Redfish, Remote Racadm

           [x] b. In-band SNMP Traps

           [x] c. Access via SNMP Get

       5. iDRAC Hard Reset

       6. Support Assist

       7. Full Power Cycle

   [x] 8. All Features



  Enter the number to select/deselect a feature

        ( multiple feature selection should be comma separated)

                ( to select sub-features, please use 4.a,4.b, etc.)

  Enter i to install the selected features.

  Enter q to quit.


  Enter :


설치를 누르니 으앙.. 예상하지 못한 질문이 뿜뿜 -_ㅠ

  Enter : i

경고: /root/downlaod/RHEL7/x86_64/dcism-3.2.0-1234.el7.x86_64.rpm: Header V4 RSA/SHA512 Signature, key ID 34d8786f: NOKEY

준비 중...                         ################################# [100%]

Updating / installing...

   1:dcism-3.2.0-1234.el7             ################################# [100%]


Enter a valid port number for iDRAC access via Host OS or Enter to take default port number:


아몰랑 걍 넘어갈래 하고 기다리면서 눌러보니

Enter a valid port number for iDRAC access via Host OS or Enter to take default port number:



Do you want the services started?




   Press ('y' for yes | 'Enter' to exit): y

  Checking for iSM communication with iDRAC...

    Waiting...                  #########################


음.. 원래는 이렇게 뜨면서 안되던게


이런식으로 무언가 뜨긴 한데.. 근데 좀더 상세한 제어가 되는줄 알고 설치한건데 좀.. 실망이네?


아무튼 기다리는 동안 이런식으로 설치완료~ 라고 뜨긴 한다.

[링크 : https://www.dell.com/support/home/us/en/04/drivers/driversdetails?driverid=gh8r3]


+

고작(?) OS와 OS 버전 두개 더 잘 뜨는건가?!


'하드웨어 > Server Case & board' 카테고리의 다른 글

dell cable management  (0) 2019.02.25
idrac update via FTP  (0) 2019.02.14
Dell EMC iDRAC Service Module 3.2.0.1 (For Linux)  (0) 2019.02.14
관리 페이지를 이용한 idrac update  (0) 2019.02.14
idrac virtual console  (0) 2019.02.13
dell quick sync  (0) 2019.02.13
Posted by 구차니

댓글을 달아 주세요
