조이스틱 수리 실패

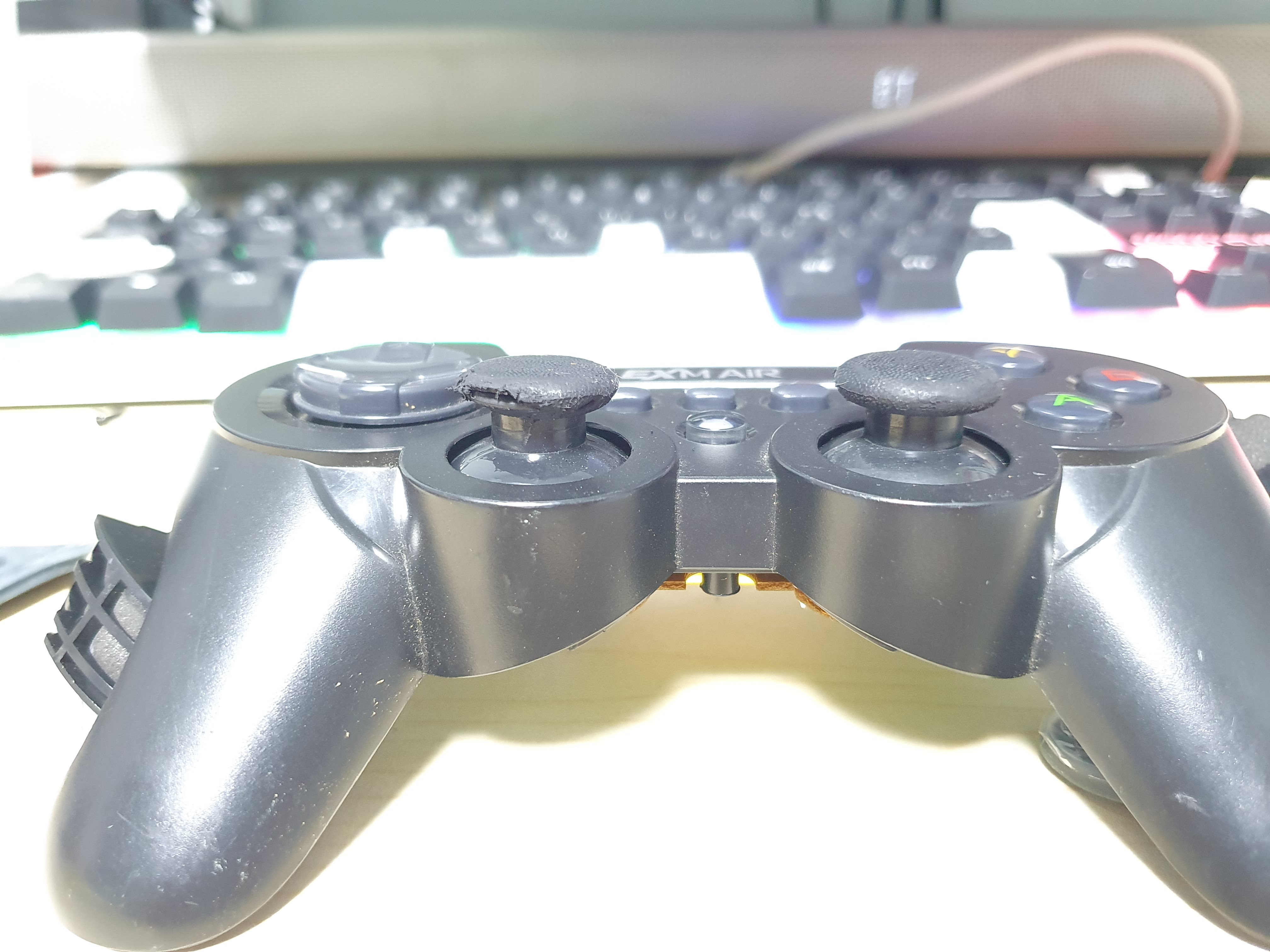

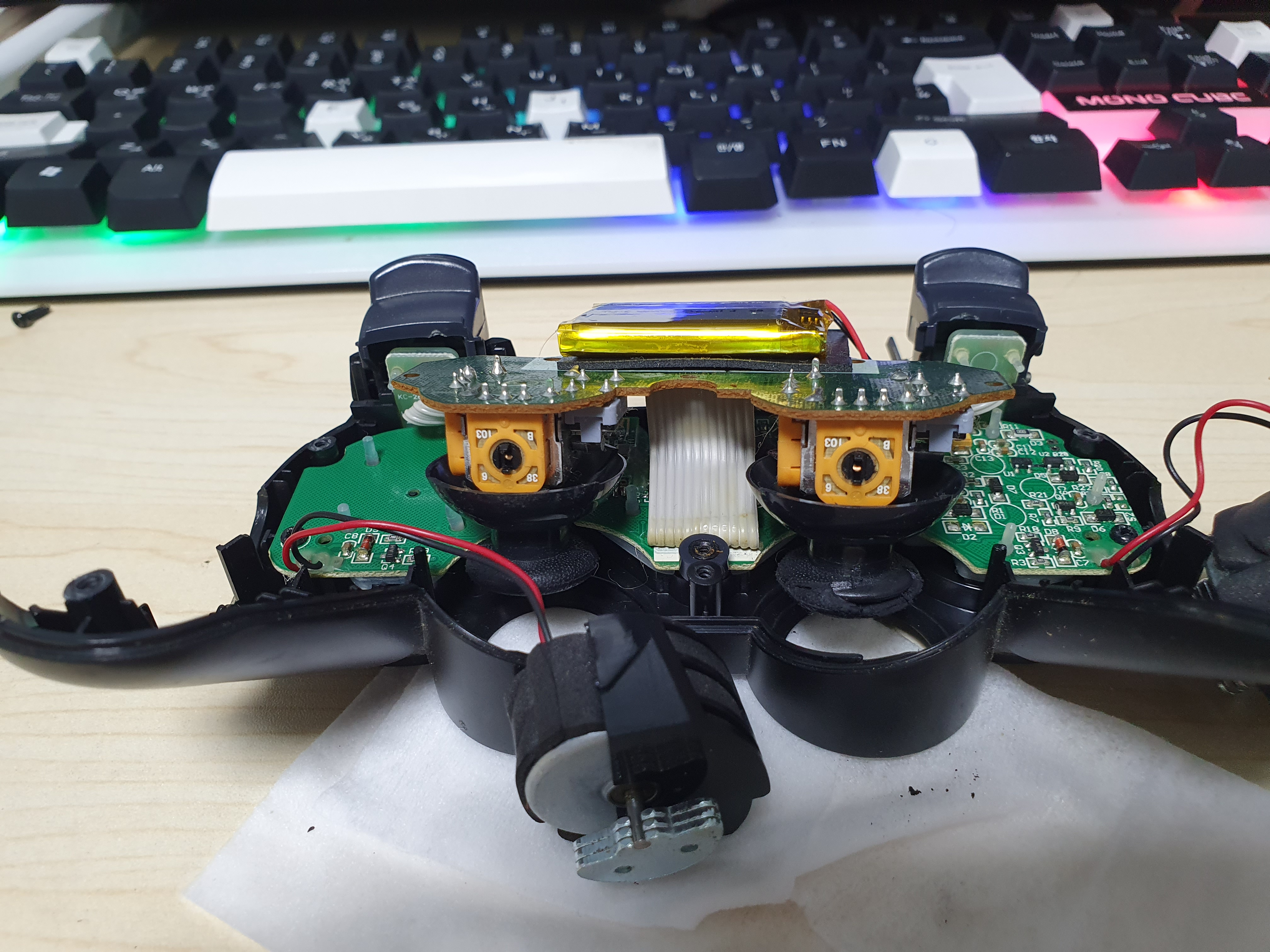

조이트론 EX M AIR를 오랫만에 꺼냈더니

아날로그 조이스틱 쪽이 끈끈해져서 떼고, 전에 구매해놨던 아날로그 조이스틱 부품으로 바꾸려고 했으나

구멍 크기가 달라서 실패 -_-

삭아가고 책상에 문지르면 연필처럼 검은 줄이 생겨난다 -_-

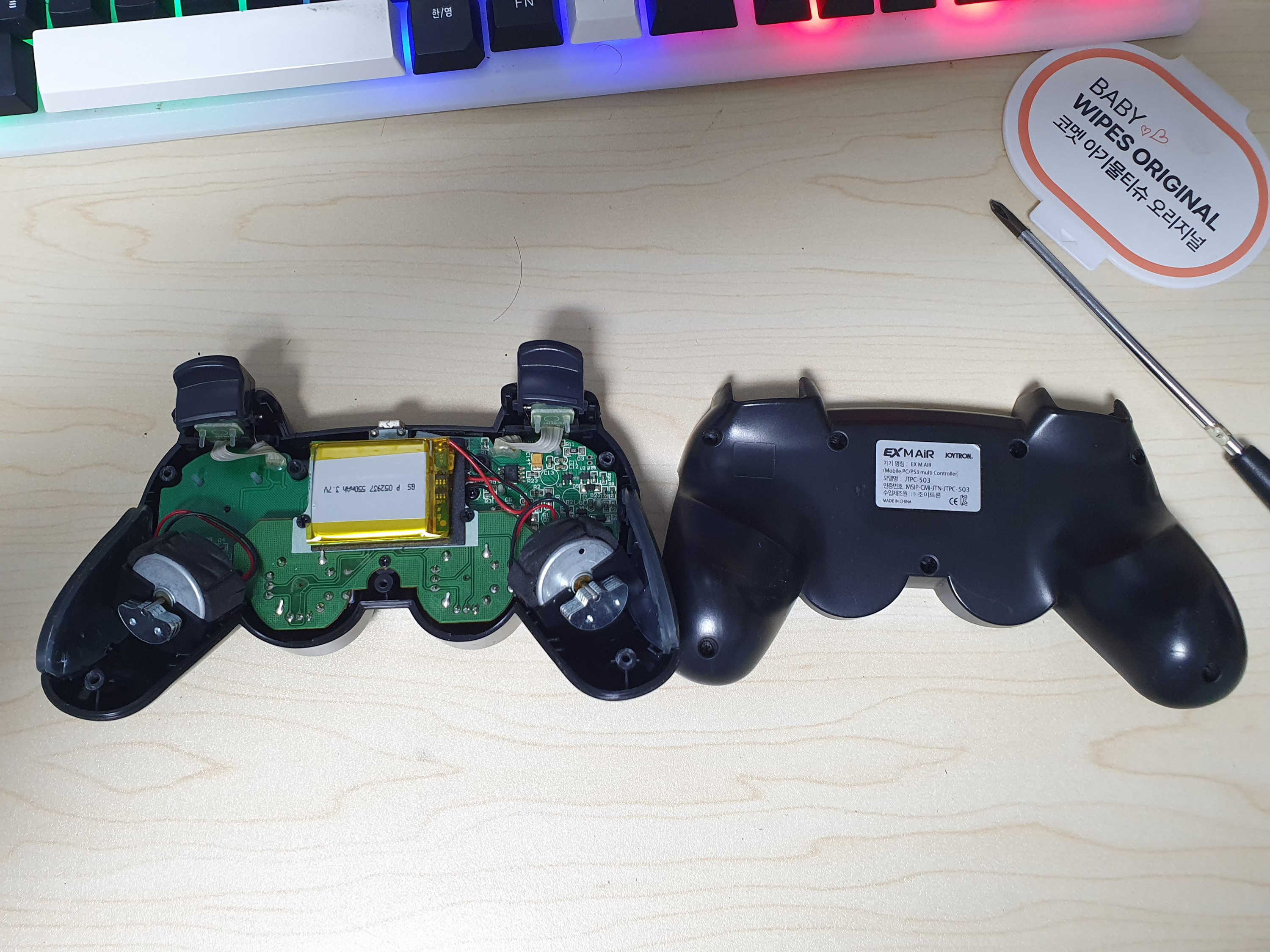

나사 풀고 드니 우수수 떨어져서 당황 -_-

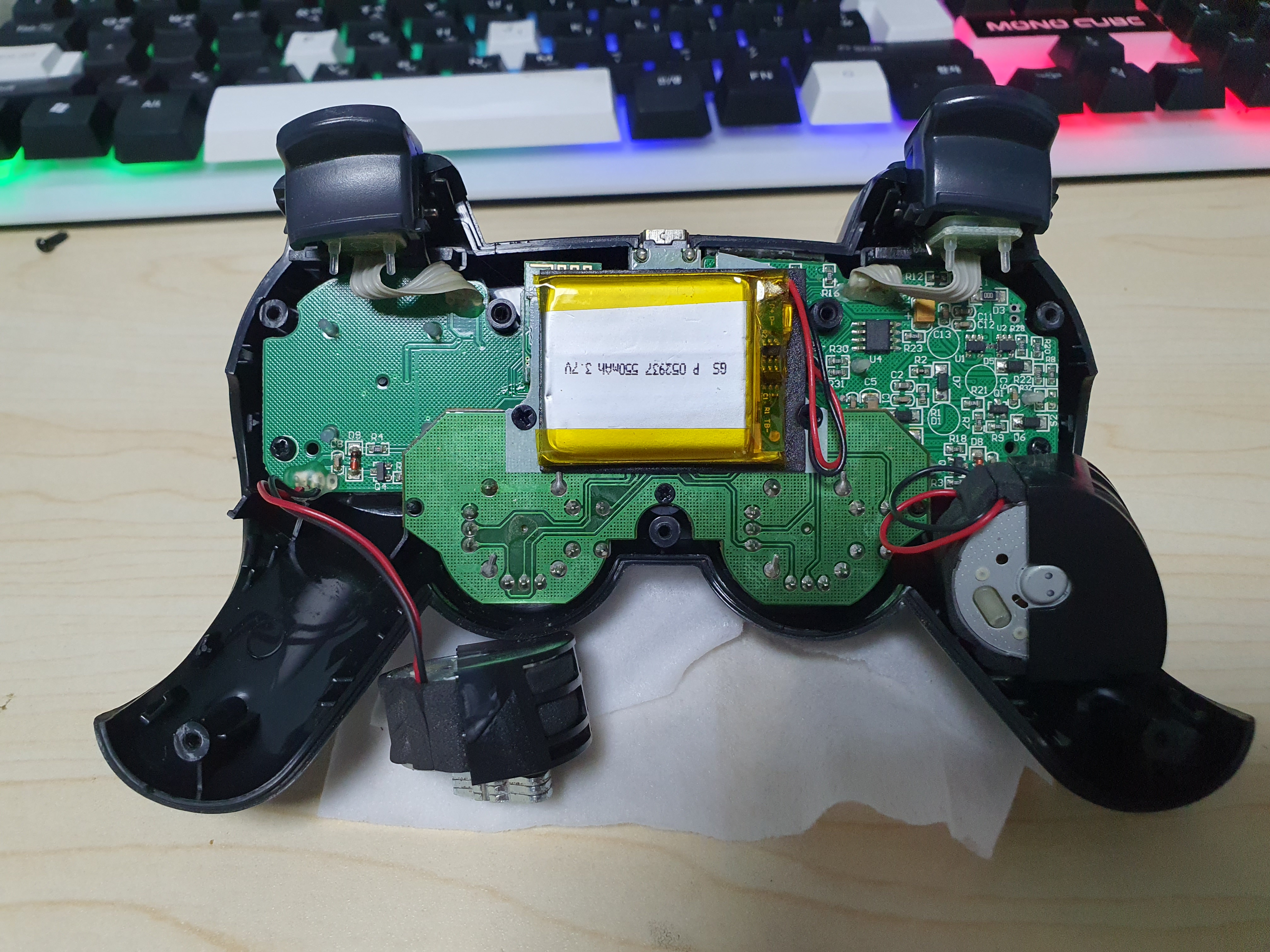

배터리도 커넥터 없이 그냥 납땜되어있고 모터쪽도 완전히 잡히면 잡소리 나니까

그냥 공중부양.. 우워.. 굉장하네

내가 가진거 보다 확실히 먼가 좋은 부품이라는 느낌

+

2025.09.16

머리는 얘가 맞는거 같은데 가격이..

[링크 : http://itempage3.auction.co.kr/DetailView.aspx?itemno=E854087313] 13,820원/무배

[링크 : http://itempage3.auction.co.kr/DetailView.aspx?itemno=E854088395] 12,600원/무배

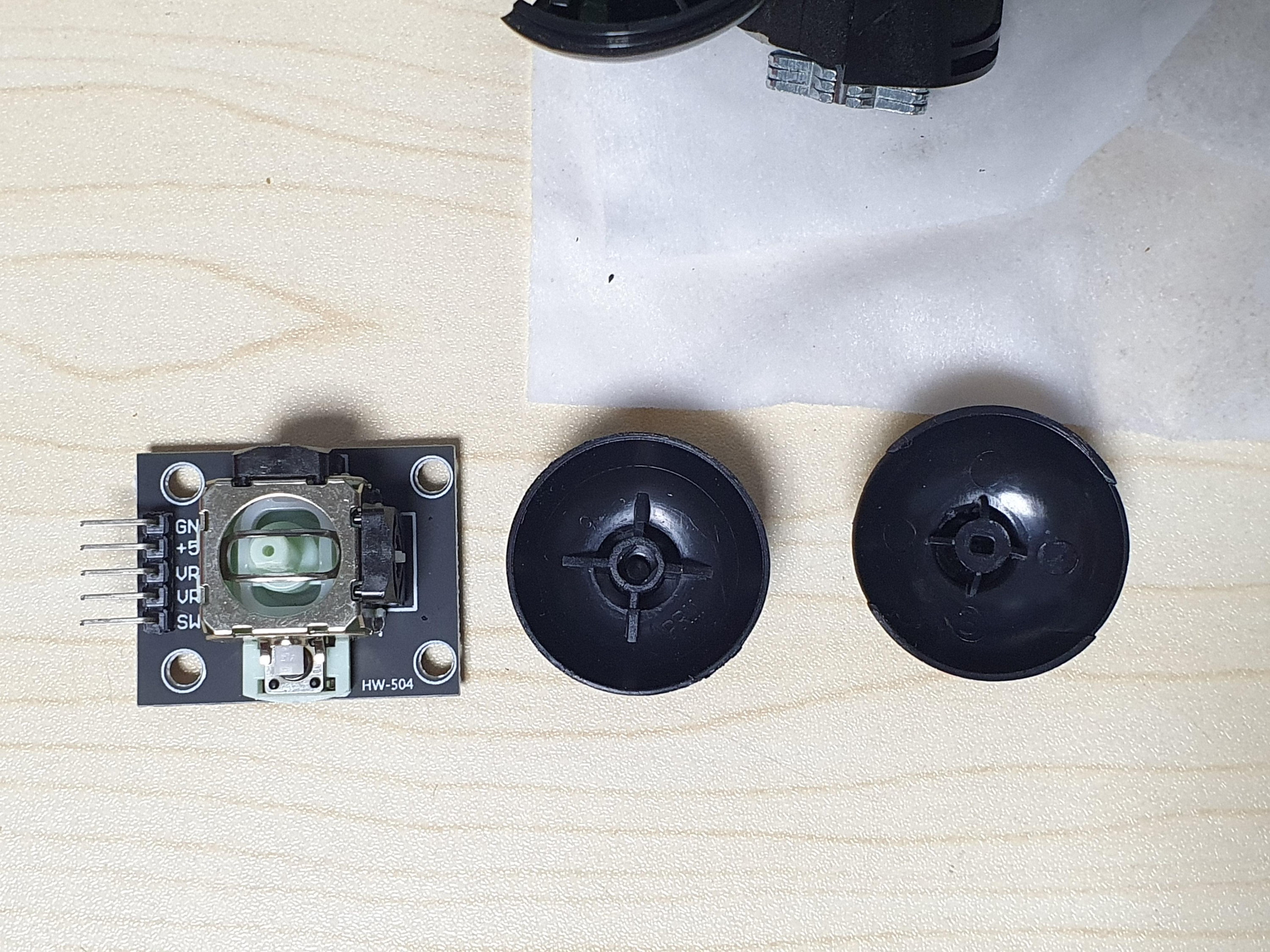

내꺼랑 비교하면 구멍이 확실히 작다.

낑낑대면서 겨우겨우 다시 조립 ㅠㅠ 헉헉

+

가변저항이 아닌 홀 센서라서 더 비싸다고

물론 비싸다고 무조건 좋은건 아닌데,

데드존이 적어서 장점,

노이즈 제거등의 전처리가 필요해서 응답이 좀 느리기도 한 제품이 있다는게 단점이라고 보면 되려나?

[링크 : https://gall.dcinside.com/mgallery/board/view/?id=gamepad&no=27383]

[링크 : https://blog.naver.com/sjejfdlskek/223173724317]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

Logitech(saitek) X-56 stick 키맵 (0)	2025.03.03
logitech x-56 플라이트 스틱 (0)	2025.02.22
잘가 조이스틱 (0)	2025.01.10
pxn2119pro 중고구매 (0)	2025.01.06
ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25

Posted by 구차니

Logitech(saitek) X-56 stick 키맵

스틱 (15, 16, 17 못 찾음)

			button	axis
TRIGGER	위		1
A			2
B			3
C		PUSH	4
D			5
TRIGGER	아래		6
H1		UP	7
H1		RIGHT	8
H1		DOWN	9
H1		LEFT	10
H2		UP	11
H2		RIGHT	12
H2		DOWN	13
H2		LEFT	14
???(Always on)			15
???			16
???			17
스틱		수직		X 축
스틱		수평		Y 축
스틱		돌리기		Z 회전
C		수평		X 회전
C		수직		Y 회전
POV

쓰로틀 (SLD / MODE는 매핑되는 것 못 찾음)

			button	axis
RTY	4			슬라이더
RTY	3			전화걸기
쓰로틀		LEFT		X 축
아날로그		좌우		X 회전
쓰로틀		RIGHT		Y 축
아날로그		상하		Y 회전
F				Z 축
G				Z 회전
E			1
F		push	2
G		push	3
i			4
h			5
SW	1		6
SW	2		7
SW	3		8
SW	4		9
SW	5		10
SW	6		11
TGL	1	UP	12
TGL	1	DOWN	13
TGL	2	UP	14
TGL	2	DOWN	15
TGL	3	UP	16
TGL	3	DOWN	17
TGL	4	UP	18
TGL	4	DOWN	19
H3		up	20
H3		push	21
H3		down	22
H3		pull	23
H4		up	24
H4		push	25
H4		down	26
H4		pull	27
K1		UP	28
K1		DOWN	29
좌측 다이얼		UP	30
좌측 다이얼		DOWN	31
아날로그		push	32

요건 스프링 교체법

[링크 : https://www.youtube.com/watch?v=3omnH_D8UWk]

스프링 mod

[링크 : https://www.youtube.com/watch?v=3omnH_D8UWk]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

조이스틱 수리 실패 (0)	2025.09.15
logitech x-56 플라이트 스틱 (0)	2025.02.22
잘가 조이스틱 (0)	2025.01.10
pxn2119pro 중고구매 (0)	2025.01.06
ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25

Posted by 구차니

logitech x-56 플라이트 스틱

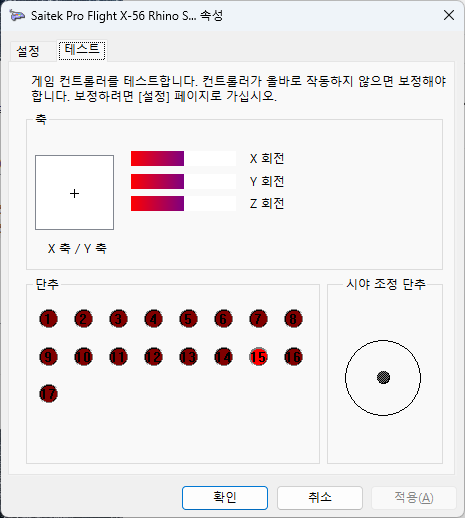

stick

러더는 z 회전

햇은 그냥 햇인데

x 회전, y 회전은 ace combat에서 시점 조정으로 사용된다.

15번은 어디서 눌린거지?

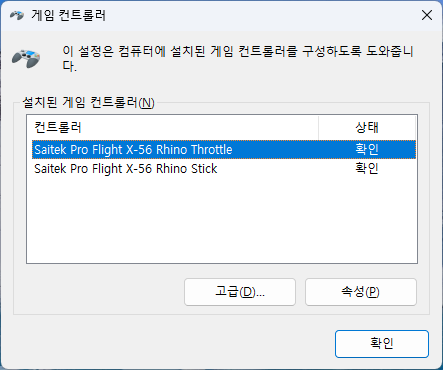

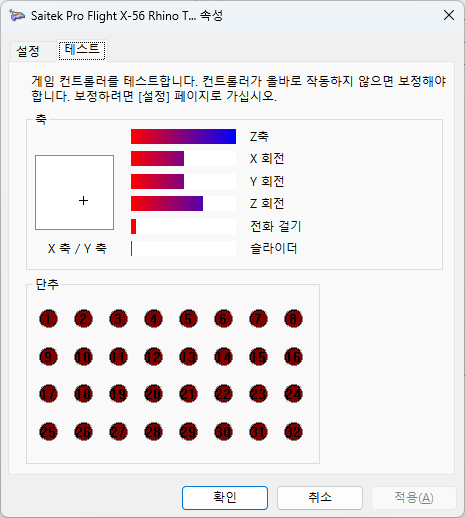

쓰로틀. 별도의 USB 장치로 인식되는게 신기하네..(내껀 본체에 연결해서 하나로 인식되는데..)

그 와중에 스틱보다 축 많은게 포인트.. 얘가 본체고 스틱은 덤(?)

X,Y 회전은 시야로 동일하고

F는 Z축

G는 Z회전

좌측 스로틀은 X축

우측 스로틀은 Y축

RTY 3는 전화걸기(?)

RTY 4는 슬라이더로 할당되어 있다.

[링크 : https://www.logitechg.com/en-us/products/space/x56-space-flight-vr-simulator-controller.945-000058.html]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

조이스틱 수리 실패 (0)	2025.09.15
Logitech(saitek) X-56 stick 키맵 (0)	2025.03.03
잘가 조이스틱 (0)	2025.01.10
pxn2119pro 중고구매 (0)	2025.01.06
ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25

Posted by 구차니

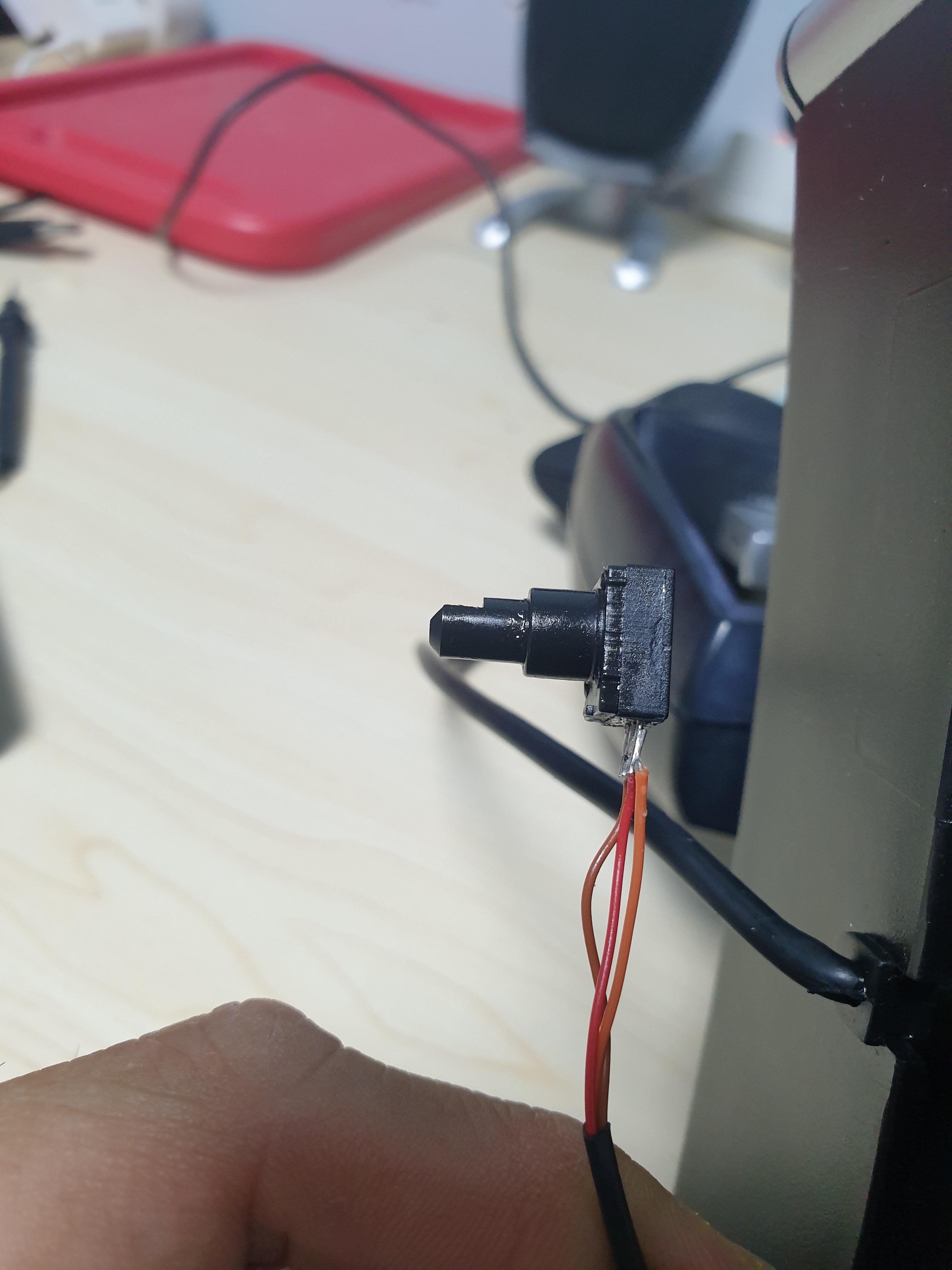

잘가 조이스틱

새로샀기도 했으니 그냥 버리는걸로

그래서 미련이 남아 분해해봤는데

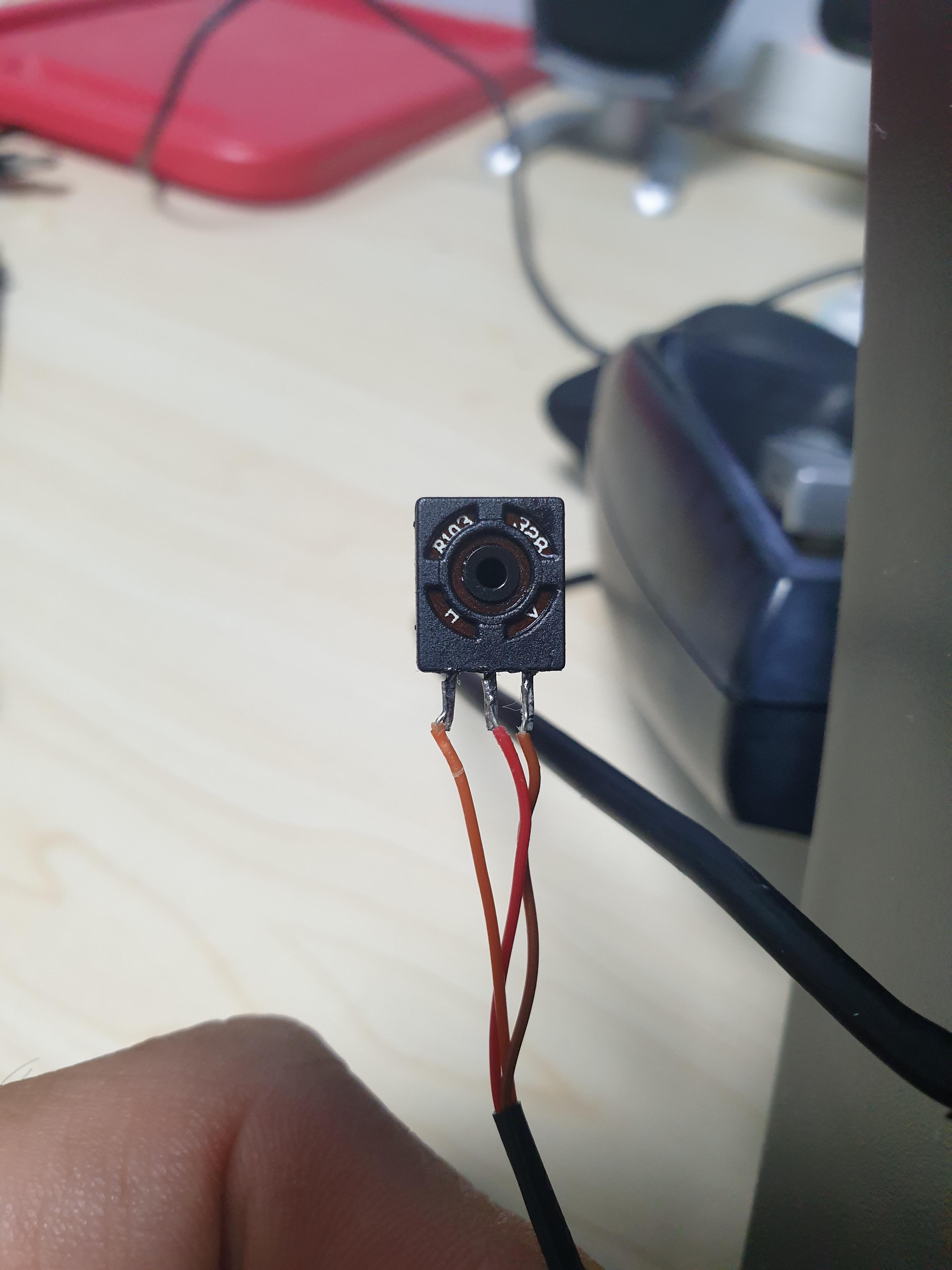

여전히 저놈의 저항은 찾질 못하겠다.

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

Logitech(saitek) X-56 stick 키맵 (0)	2025.03.03
logitech x-56 플라이트 스틱 (0)	2025.02.22
pxn2119pro 중고구매 (0)	2025.01.06
ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25
블루투스 조이스틱 DIY (0)	2018.04.24

Posted by 구차니

pxn2119pro 중고구매

ace combat 7 하려고 이전 조이스틱을 꺼냈는데 호환도 안되고

삐걱대서 너무 시끄러운데다가 우측으로는 잘 이동도 안되서 버릴까 하다가(오늘이 재활용이니)

한번의 더 기회를 주어서(?) 개조해보려고 일단은 봉인하고

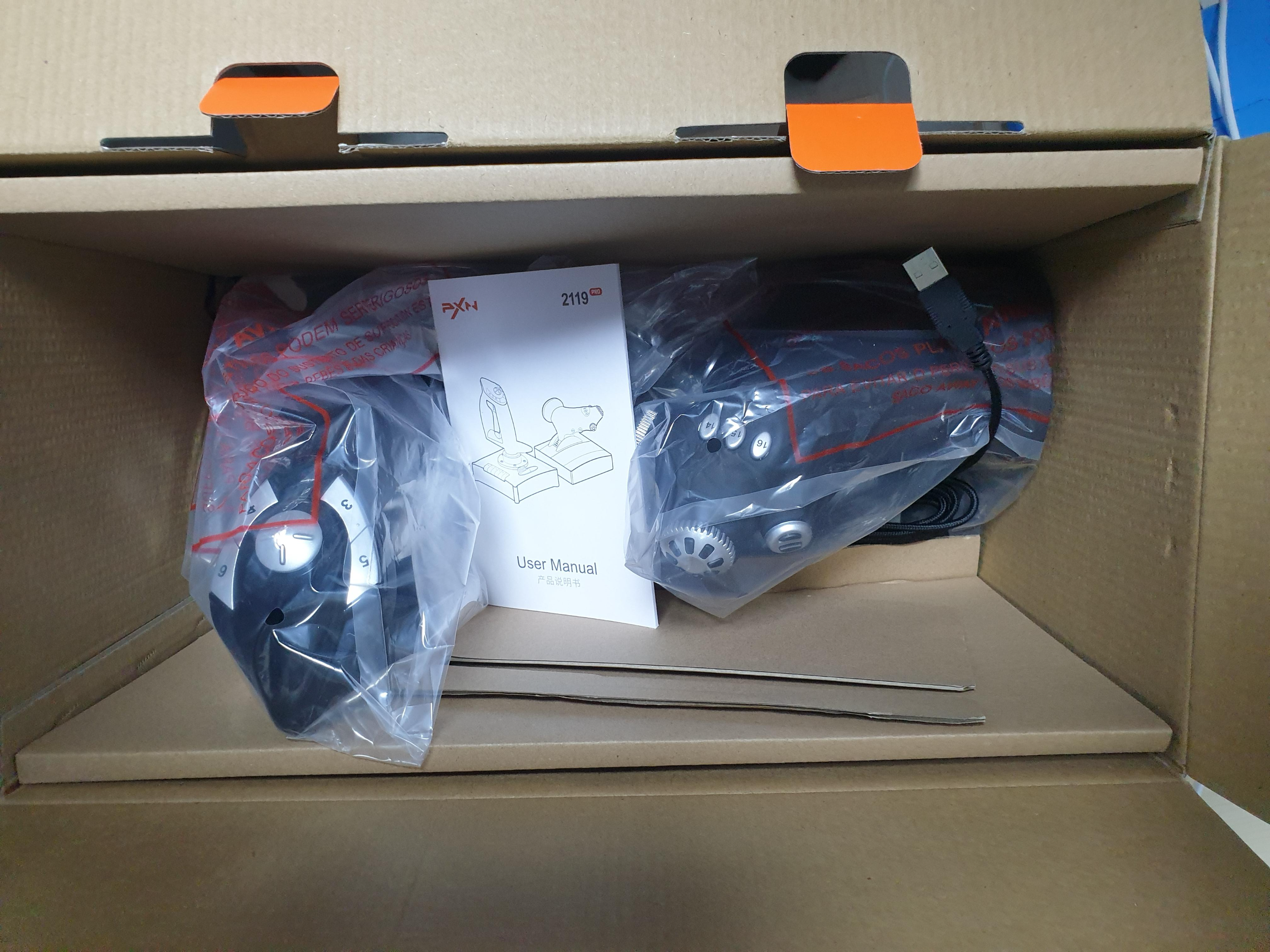

당근에서 근처에 5만원에 팔길래 후딱 업어옴.

판매자와 이야기 해보다 보니 조이트론 원년 멤버이신 듯

추운데서 서서 한 20분을 수다 떨다가 추워서 인사하고 헤어짐

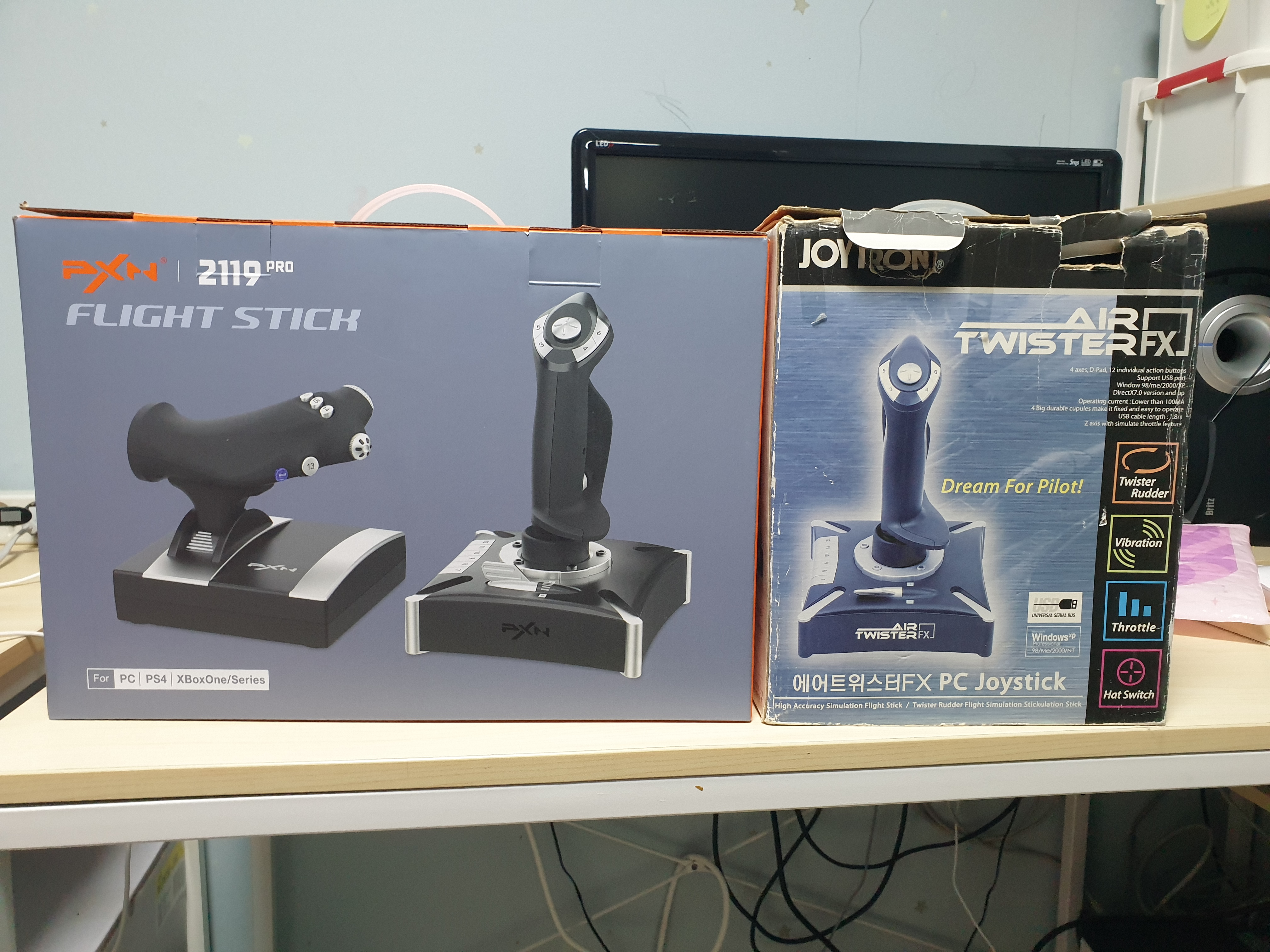

내 첫 조이스틱인 joytron air twister fx와 함께 ㅋㅋ

이로서(?) 조이트론은 pxn oem인걸로...?

[링크 : https://www.e-pxn.com/products/gaming-joystick/pxn-2119pro]

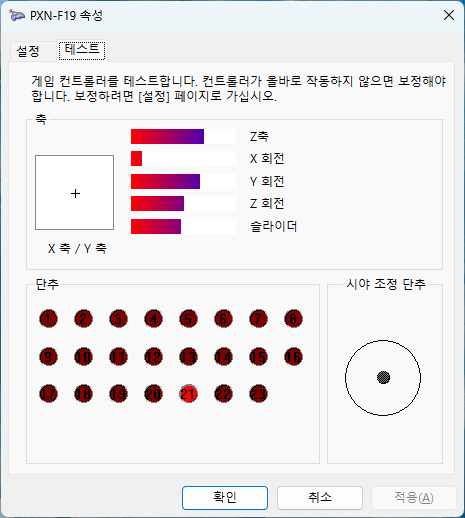

윈도우 11에서 해보니 pxn-f19로 인식되고 가속쪽은 z축으로 매핑된다.

러더는 z축 회전인데

x축 회전, y축 회전이 추가되어 쓰로틀쪽에서도 먼가 더 조작이 가능하다.

가격을 알 수 없는 녀석인데.. 아무튼 현재도 꽤나 비싸게 파는 듯.

[링크 : https://prod.danawa.com/info/?pcode=16640243]

[링크 : https://item.gmarket.co.kr/Item?goodscode=3500058399] 118,920원

[링크 : https://ko.aliexpress.com/item/1005004085452862.html] 173,200원

+

2025.02.15

판매자 분이 이야기 했던 프로젝트 윙인가 먼가가 프로젝트 윙맨인듯

[링크 : https://namu.wiki/w/Project%20Wingman]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

logitech x-56 플라이트 스틱 (0)	2025.02.22
잘가 조이스틱 (0)	2025.01.10
ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25
블루투스 조이스틱 DIY (0)	2018.04.24
조이스틱 분해 그리고.. 수...리? (4)	2018.04.10

Posted by 구차니

ex m air 펌웨어 (안드로이드 갤럭시 S10)

닌텐도 펌웨어로 바꾸었더니 XBOX 모드로 되지 않는 것 같아서

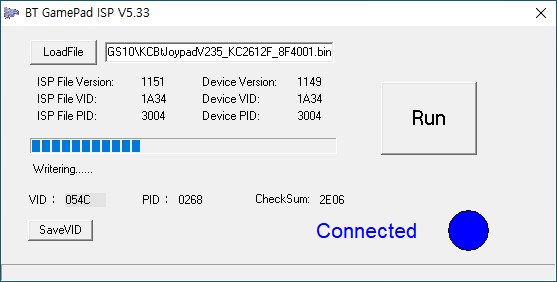

혹시나 게시판 찾아보니 S10 대응 펌웨어가 있어서 한번 바꾸어 보는 중

[링크 : https://www.joytron.co.kr/board_view.php3?idx=pds&s_kind=1&f_page=1&s_keyword=ex%20m%20air&f_num=867]

+

윈10이라도 xbox360 컨트롤러로 안될 이유는 없는 것 같은데..

아무튼 S10용 블루투스 펌웨어로는 home + start 눌러서 쑈를 해도 PC 모드로 접속이 되지 않는다.

영 이상하니. 몇번 시도해봐야 하나..

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

잘가 조이스틱 (0)	2025.01.10
pxn2119pro 중고구매 (0)	2025.01.06
블루투스 조이스틱 DIY (0)	2018.04.24
조이스틱 분해 그리고.. 수...리? (4)	2018.04.10
조이트론 두고보자.. ㅠㅠ (2)	2018.04.09

Posted by 구차니

블루투스 조이스틱 DIY

음.. 근데 이거는 하나도.. 두개로 나눠진걸 합쳐서 보낼수도 있으려나?

[링크 : https://www.youtube.com/watch?v=1k49VVNHvtU]

[링크 : https://learn.adafruit.com/diy-bluetooth-gamepad/overview]

큭.. 19.95$

좋은 제품이긴 한데 내가 상상한 걸 만들기에는 조금 많이 부족한 듯?

[링크 : https://www.adafruit.com/product/1535]

단순하게 On/Off만 되는 12개 짜리 조이스틱 보드인듯

Control and LEDs

To the right of the power pins, there are some control pins

RS - this is the reset pin. To reset the module, pull this pin to ground. It does not affect pairing.
L2 - this is the same output that is connected to the PairLED. If you want to put this in a box and have an external Pair indicator LED, wire an LED from this pin, through a 1K resistor, to ground.
PB - this is the pair button pin. It is connected to the button onboard that is used to reset the pairing. If you want to make another, external pair button, connect a switch from this key to 3V (not ground!)
L1 - this is the same output that is connected to the KeyLED. If you want to put this in a box and have an external Key-press indicator LED, wire an LED from this pin, through a 1K resistor, to ground.
RX - this is the UART input, used if you want to send UART->Keypress data, or re-map the buttons. It is 5V compliant, use 3V-5V TTL logic, 9600 baud.
TX - this is the UART output, used for watching debug data or re-mapping the buttons. It is 3V logic level output.

[링크 : https://learn.adafruit.com/introducing-bluefruit-ez-key-diy-bluetooth-hid-keyboard/pinouts]

+

HC-05 인지 RN-42인지 잘 모르겠네.. 아무튼 이렇게 설정하면 HID JOYPAD로 인식을 하나보다 ㄷㄷ

$$$ //Enter command mode (no CR/LF)

CMD

SM,6 //Set Mode = pairing

AOK

SN,SNESpad //Set Name

AOK

S~,6 //Set profile = HID

AOK

SH,0240 //Set report descriptor = joypad

AOK

R,1 //Reset for settings to take effect.

[링크 : https://mitxela.com/projects/bluetooth_hid_gamepad]

그냥.. BT HID로 설정하고

6바이트 날리면 되는건가?

SoftwareSerial bluetooth(bluetoothRX, bluetoothTX);

//...

// Command Mode

// --------------

bluetooth.begin(9600);

delay(50);

bluetooth.print("$$$");

delay(50);

bluetooth.print("SN,HIDJoystick\r\n");

delay(50);

bluetooth.print(" SU,57\r\n");

delay(50);

bluetooth.print("S~,6\r\n");

delay(600);

bluetooth.print("SH,0240\r\n");

delay(200);

bluetooth.print("R,1\r\n");

delay(400);

// HID Joystick Report

// --------------

bluetooth.write((byte)0xFD); //Start HID Report

bluetooth.write((byte)0x6); //Length byte

// 1. X/Y-Axis

bluetooth.write(45); //First X coordinate

bluetooth.write(-33); //First Y coordinate

// 2. X/Y-Axis

bluetooth.write(45); //Second X coordinate

bluetooth.write(-33); //Second Y coordinate

// Buttons

bluetooth.write(B10000001); // Second Byte (Buttons 1-8)

bluetooth.write(B10000000); // Second Byte (Buttons 9-16)

[링크 : https://stackoverflow.com/questions/27661297/hid-reports-scan-codes-for-rn-42-hids-gamepad-profile]

+

RN-42

[링크 : http://eleparts.co.kr/goods/view?no=3555519] 48590

[링크 : http://eleparts.co.kr/goods/view?no=2276606] 22600

정확하게는 RN-42로는 안되고(SPP만 지원) RN42HID나 RN42NHID로 된 녀석이 필요하다.

대충 찾아 보는데.. RN42HID로 된 녀석들이 잘 안보이는지라.. 잘못샀다가는 돈만 날릴 듯?

[링크 : http://ww1.microchip.com/downloads/en/DeviceDoc/50002328A.pdf]

+

FB155BC

모델명은 같은데 HID 여부가 다르니 주의

30000원 / 정찰가 인듯?

[링크 : http://www.eleparts.co.kr/goods/view?no=2161507]

[링크 : http://www.devicemart.co.kr/1065515]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

pxn2119pro 중고구매 (0)	2025.01.06
ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25
조이스틱 분해 그리고.. 수...리? (4)	2018.04.10
조이트론 두고보자.. ㅠㅠ (2)	2018.04.09
track IR (2)	2018.04.08

Posted by 구차니

조이스틱 분해 그리고.. 수...리?

다 뽑아서 막 움직여 주고 다시 조립하니 정상.. -_-

이게 머야 -ㅁ-

아무튼.. 저항을 재보려했으나.. 어떤선인지도 모르겠고

아날로그 테스터라 프로브도 좀 끊어질락 말락한 상태라 정상값인지 모르겠는 상황...

일단 윗 부분을 분해하려면 총 5개의 나사를 풀어주어야 한다.

대충대충 분해해서 열어보면 이런구조.. 한번에 쑤셔넣고 조립해야 해서

조립난이도가 상당한 녀석이라 양산시에 조립자가 무지 짜증났을 듯?

그나저나 진동 기능이 (당연하지만..?) 본체가 아니라 손잡이 쪽에 있었군..

Z 회전(러더) 센서 이거 잴려다가 귀찮아서 패스(글루 떼어내기 싫어서)

일단은 요렇게 해서 요렇게 180도 가동된다.

1번 2번 스위치. 저 철판 사라지면 안눌리니 주의!

(조립했는데 2번 안먹어서 다시 분해해보니 이거 사라짐.. 겨우겨우 찾아서 구겨 넣음)

저걸 다 뽑았다 조립하기 싫어서 걍 쿨~ 하게 고무고무를 뎅겅뎅겅!

참고로.. 저 6각 볼트는 4mm 인데 모양만 있다... 돌려서 안풀림 낚이지 말 것

Z 축(쓰로틀) 연결부분이라 찍기 쉬워서 일단 테스터 재보니

500K옴에 연결해서 재는거라

0.5K옴 에서 6K 옴 정도..

10K 옴도 아니고 도대체 얘는 그럼 얼마짜리 포텐쇼미터인거지?

테스터가 고장나서 정상적으로 안재지는건가?

문제의 Y축 센서 케이블은 이렇게 뽑아 버릴수 있다.

몰렉스 커넥터니까 부담없이 팍 뽑아서 쿡쿡 재는데

선이 부분단선인지 프로브가 끊어진건지 정상적으로 안재져서 멘붕..

느낌적인 느낌으로 센터는 대충 7K옴

앞으로 밀면 0옴 근처로 가는데 느낌으로는 한 100옴 에서 200옴 간듯

땡기면... 12K옴 정도인데 Z축이랑 값이 다른건가?

막막 멘붕..

근데 다시 조립하니 떨림없이 잘되서 걍 쓰기로 결정 ㅋ

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

ex m air 펌웨어 (안드로이드 갤럭시 S10) (0)	2023.01.25
블루투스 조이스틱 DIY (0)	2018.04.24
조이트론 두고보자.. ㅠㅠ (2)	2018.04.09
track IR (2)	2018.04.08
으으.. 조이스틱 망가졌네 ㅠㅠ (joytron air twister FX) (0)	2018.04.08

Posted by 구차니

조이트론 두고보자.. ㅠㅠ

는 아니고 솔찍히 좀 동문서답 답변이라 아쉬움..

그런데 조이트론도 자체 제작이 아니라 중개상 이런 느낌이라..

어쩔수 없는건가 싶기도 하고..

근데 요즘 신형(?) 도 추가되었을 뿐 구형과 동일한 금형으로 쓰는 것을 봐서는

내부 부품도 동일할거 같은데 그거 언급이 없다..

피엑스엔 플라이트 컨트롤 시스템

그 와중에 발매일도 없네

[링크 : http://www.joytron.co.kr/product_view.php3?kind=6&skind=25&f_num=828]

시스템 에어파이터

발매일 2009년 7월 3일

[링크 : http://www.joytron.co.kr/product_view.php3?kind=6&skind=25&f_num=343]

에어트위스터FX

내꺼는 발매일 2007년 3월 8일이라고 기재인데

이상하다.. 더 오래 된거 같은데..

[링크 : http://www.joytron.co.kr/product_view.php3?kind=6&skind=25&f_num=245]

아무튼 아까 보냈는데 AS기간 1년이라고 단종이라 안되염

라는 매크로 답장이다.. 나쁜놈.. 부품 파트번호 알려주거나 판매 안되냐니까 그건 어따 팔아먹었니 ㅠㅠ

+

PXN-2119 로 검색이 되서 찾아보니

조이트론은 자체생산/설계가 아니라 단순 수입일 뿐인건가...

Laishida PXN 2119 인거 봐서는 중국업체 껀 듯..

[링크 : https://forums.eagle.ru/showthread.php?t=119361]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

블루투스 조이스틱 DIY (0)	2018.04.24
조이스틱 분해 그리고.. 수...리? (4)	2018.04.10
track IR (2)	2018.04.08
으으.. 조이스틱 망가졌네 ㅠㅠ (joytron air twister FX) (0)	2018.04.08
JOYTRON EX M AIR 조이스틱 (2)	2018.03.10

Posted by 구차니

track IR

트랙 아이알 이라는거 친구는 쓴다고.. ㄷㄷ

[링크 : https://www.naturalpoint.com/trackir/trackir5/]

[링크 : http://item.gmarket.co.kr/Item?goodscode=724151386]

[링크 : http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B383538901] 미친.. 21.5만 ㄷㄷ

30달러에 자작하기.. 일단 그 나마도 웹캠이 그 가격 대부분인듯

[링크 : https://www.youtube.com/watch?v=KsdF5TpCMjk]

[링크 : http://www.free-track.net/forum/index.php?showtopic=3144]

[링크 : https://forums.eagle.ru/showthread.php?t=186375]

[링크 : http://facetracknoir.sourceforge.net/home/default.htm]

[링크 : http://www.free-track.net/english/]

[링크 : https://github.com/opentrack/opentrack]

2008년도에 누군가가 한 내용 발견

[링크 : http://teciyoo.tistory.com/257]

저작자표시 (새창열림)

'게임 > 컨트롤러' 카테고리의 다른 글

조이스틱 분해 그리고.. 수...리? (4)	2018.04.10
조이트론 두고보자.. ㅠㅠ (2)	2018.04.09
으으.. 조이스틱 망가졌네 ㅠㅠ (joytron air twister FX) (0)	2018.04.08
JOYTRON EX M AIR 조이스틱 (2)	2018.03.10
joytron cyvox (0)	2018.03.03

Posted by 구차니

구차니의 잡동사니 모음

'게임/컨트롤러'에 해당되는 글 14건

조이스틱 수리 실패

'게임 > 컨트롤러' 카테고리의 다른 글

Logitech(saitek) X-56 stick 키맵

'게임 > 컨트롤러' 카테고리의 다른 글

logitech x-56 플라이트 스틱

'게임 > 컨트롤러' 카테고리의 다른 글

잘가 조이스틱

'게임 > 컨트롤러' 카테고리의 다른 글

pxn2119pro 중고구매

'게임 > 컨트롤러' 카테고리의 다른 글

ex m air 펌웨어 (안드로이드 갤럭시 S10)

'게임 > 컨트롤러' 카테고리의 다른 글

블루투스 조이스틱 DIY

Control and LEDs

'게임 > 컨트롤러' 카테고리의 다른 글

조이스틱 분해 그리고.. 수...리?

'게임 > 컨트롤러' 카테고리의 다른 글

조이트론 두고보자.. ㅠㅠ

'게임 > 컨트롤러' 카테고리의 다른 글

track IR

'게임 > 컨트롤러' 카테고리의 다른 글

카테고리

공지사항

태그목록

최근에 올라온 글

최근에 달린 댓글

티스토리툴바
