  1. 2021.11.04 RS485 오실로스코프 파형

RS485는 LSB 부터 전송하게 되는 듯?

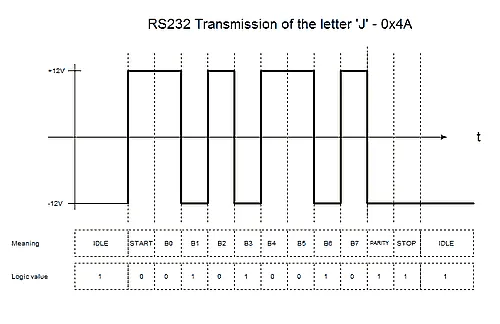

일단 예제는 아래와 같은데

[링크 : https://www.best-microcontroller-projects.com/how-rs232-works.html]

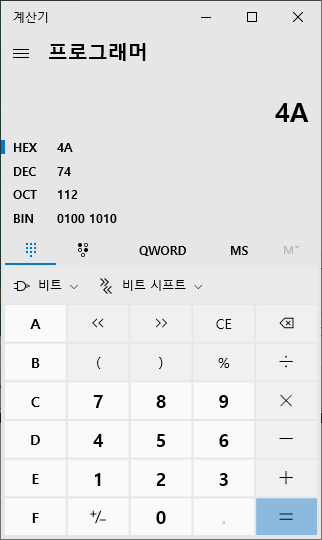

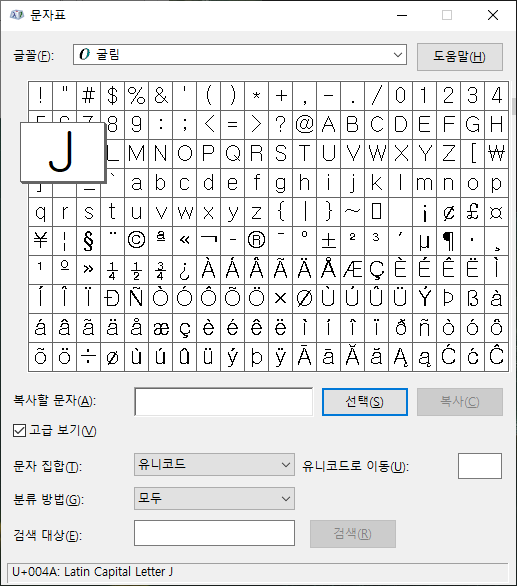

대문자 J는 0x4A 이고



2진수로 계산하면 0b01001010 이고

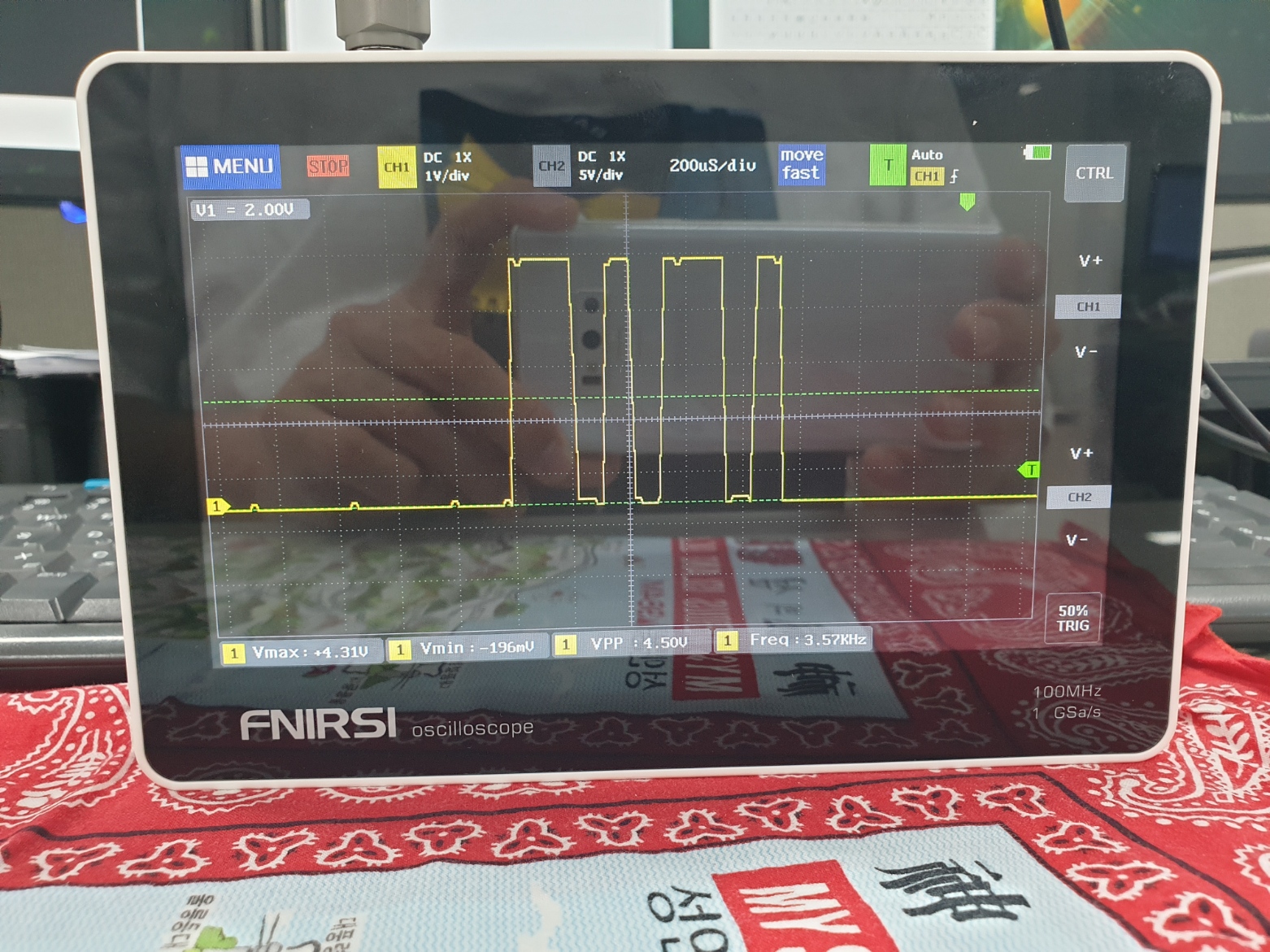

실제로 찍은걸 보면 0이 Low고 1이 High로 매핑되고

LSB 부터니까 01010010 순서고

레벨을 바꾸어서 보면 10101101 인데

start bit 1개 들어가니 110101101 으로 보인다.

오호.. 신기해라(!)
