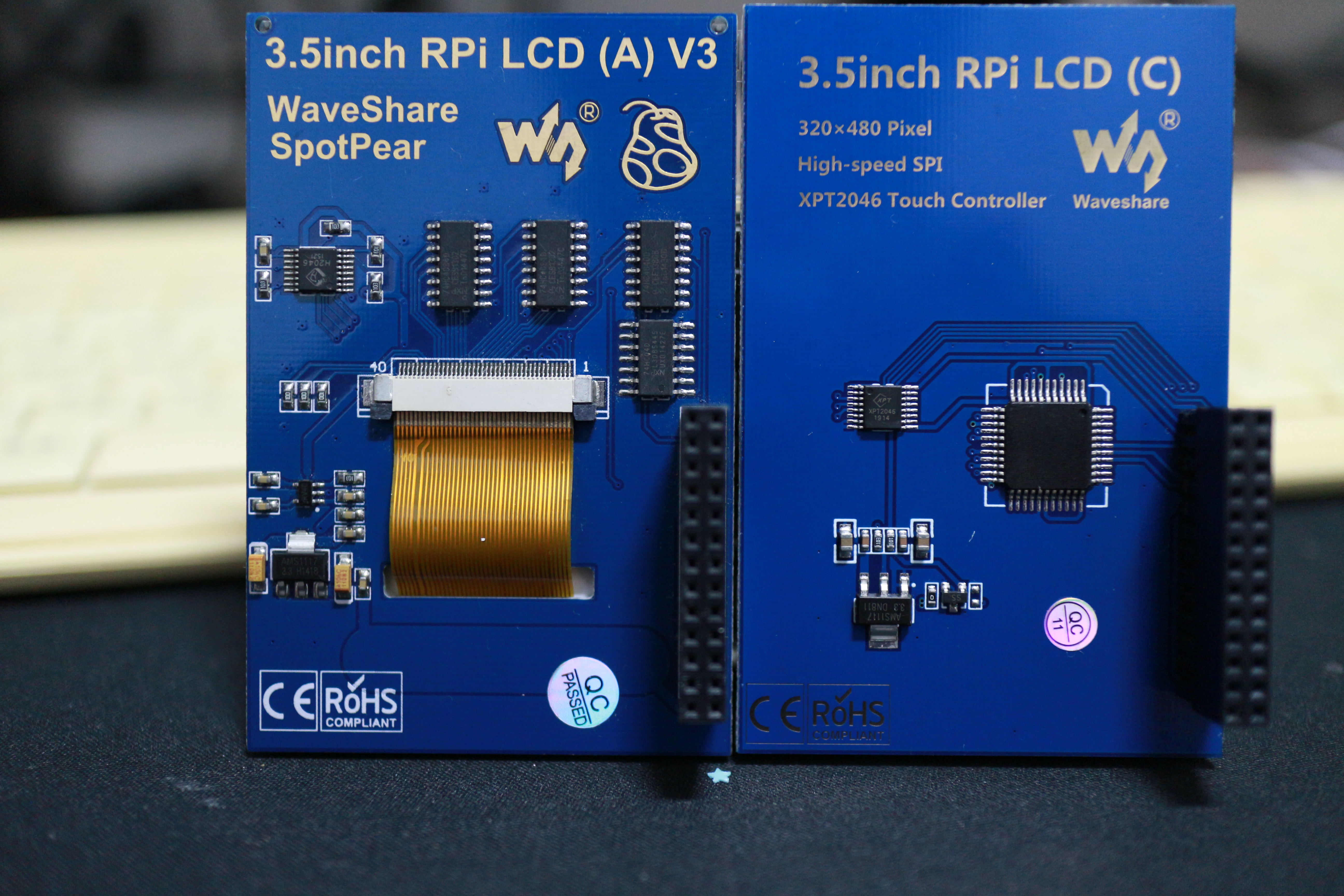

waveshare rpi lcd (a)와 (c)

회로가 엄청나게 변경되었는지 밑면은 먼가 많이 바뀌었다.

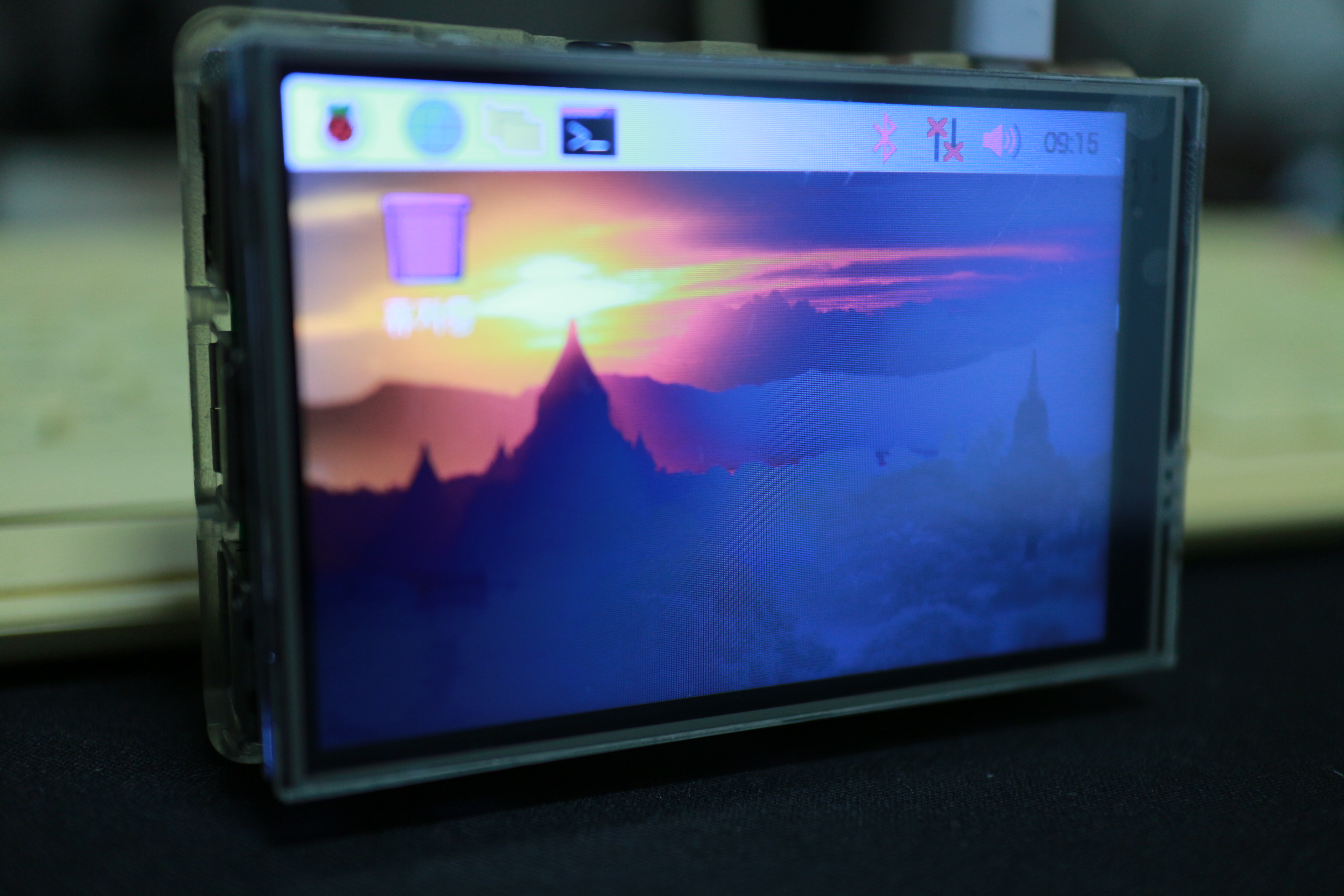

라즈베리 기준 좌측에서 찍으면 시야각이 하늘로 날아가고..

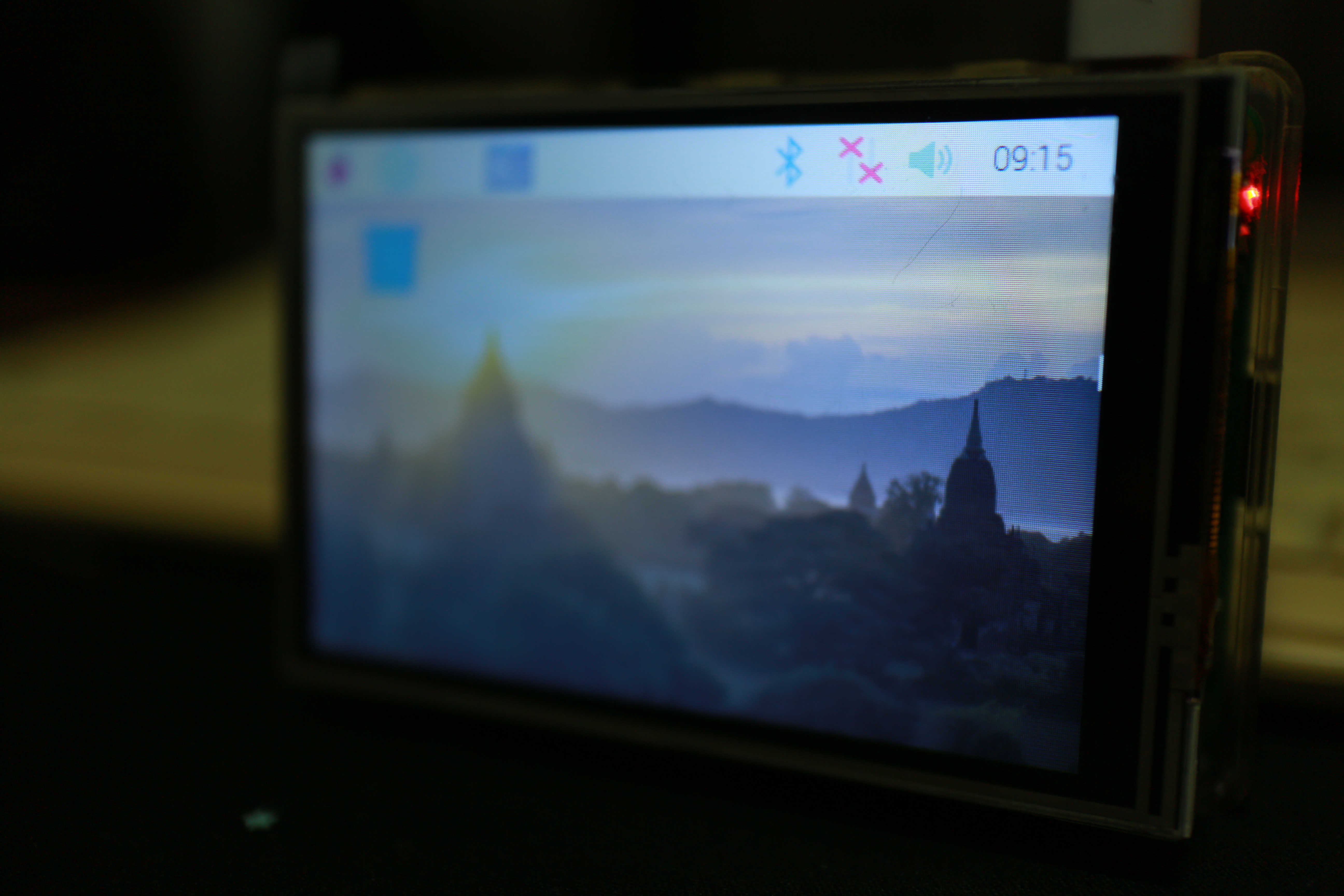

라즈베리 기준 우측, LCD 연결선 기준 하단에서 봐야지 전반적인 색감이 살아난다.

라즈베리 기준 상하 방향으로는 색감이 바뀌지 않아서 사진은 찍지 않았음.

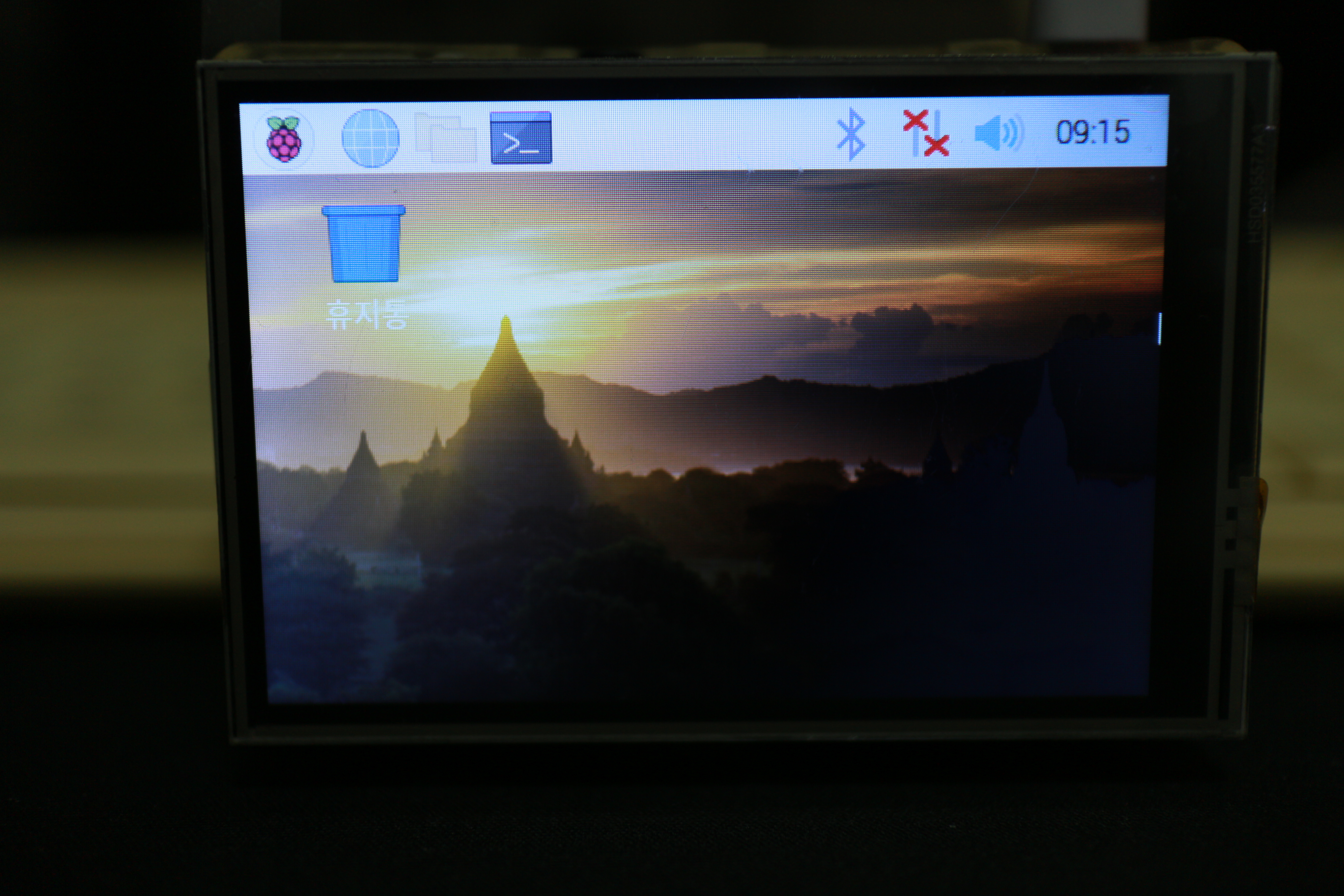

전면에서 찍으면 정상으로 보이지만

눈으로 보면 그정도 화각에서도 색감이 정상으로 보이지 않는 영역이 보인다.

게임기로 쓰려면 세로로 세워서 써야지 가로로는 화각 문제가 좀 심각해 보인다.



결론 : 휴대용 게임기 만들려는 나의 계획은 취소에 가까운 보류중..

1. 3.5파이 오디오 잭을 통해 그리고 외부 전원을 통해 스피커를 만들어 주어야 하고

>> 걍 이어폰 쓰게 하면 해결 되긴 하지만

>> LCD 실드가 공간을 먹어버려서 전원 끌어 오는 등의 작업이 쉽지 않음

2. 터치가 되면 좀 낫긴 하지만 mame 코인 버튼 등을 만들어 주어야 한다.

>> mame 에서 바로 되는지 찾아봐야 함
