MD1200 메뉴얼

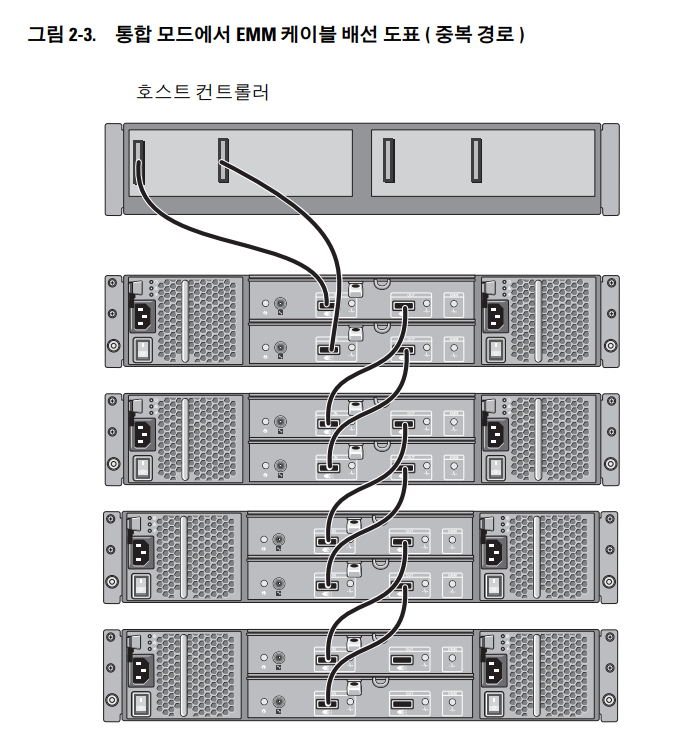

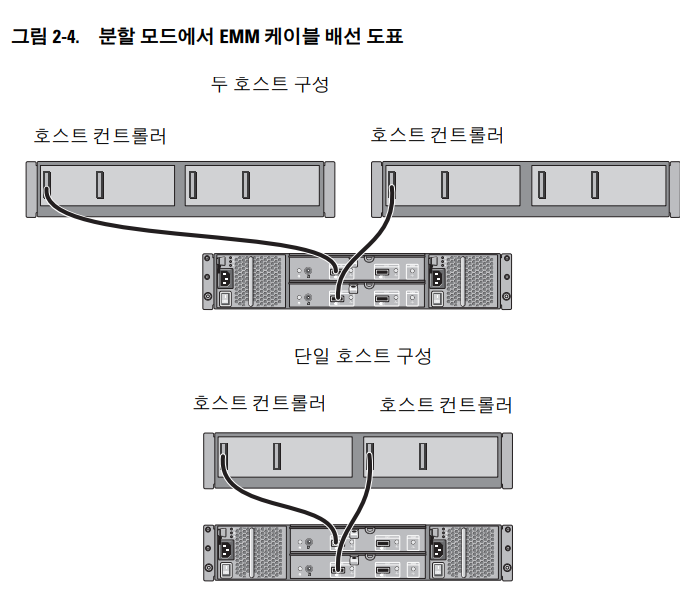

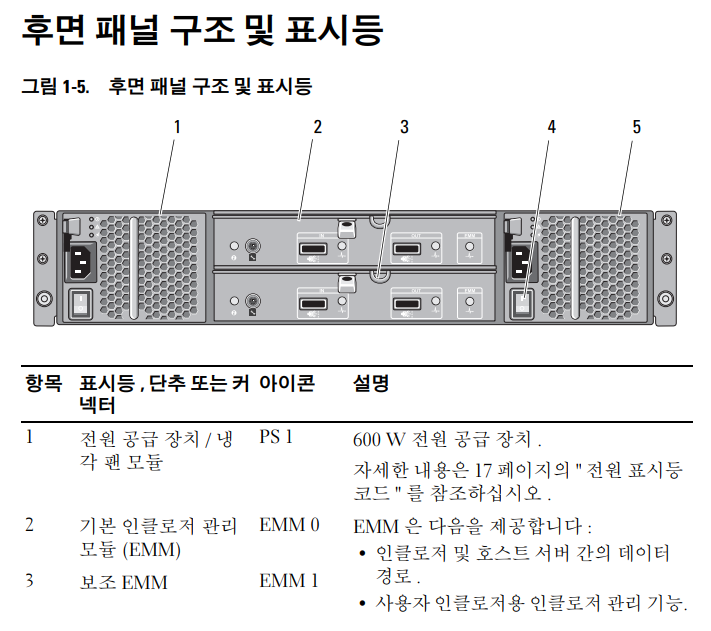

구성 다음 구성 중 하나를 지원합니다 . • 인클로저 당 12개의 하드 드라이브에 직접 연결이 가능한 단일 모드 . – 컨트롤러 포트 당 총 48개의 하드 드라이브와 컨트롤러 당 96 개의 하드 드라이브를 위한 최대 4 개의 데이지 체인 저장장치 인클로저 . – 총 192 개의 드라이브를 위한 서버 당 최대 2 개의 듀얼 포트 컨트롤러 구성 . – 중복 경로 연결성은 각각의 하드 드라이브에 대한 중복 데이터 경로를 제공합니다 . 중복 경로 구성은 컨트롤러 당 총 48개의 하드 드라이브와 서버 당 92 개의하드 드라이브를 위해 최대 4 개의 데이지 체인 저장장치 인클로저를 지원합니다 . • 듀얼 EMMs 가 내장된 분할 모드는 드라이브 0 ~ 5 에 대해 직접 연결 기능을 제공하며 드라이브 6 ~ 11 에 대해 개별적인 직접 연결 기능을 제공합니다 . 분할모드 구성은 중복 후면 패널 커넥터 SAS 커넥터 (EMM 당 ) • 호스트 연결용 SAS 입력 (IN) 커넥터 1 개 • 추가 인클로저 확장용 SAS 출력 (OUT) 커넥터 1 개     주 : SAS 커넥터는 SFF-8086/SFF-8088 을 준수합니다 . 직렬 커넥터 (EMM 당 )6 핀 UART 미니 DIN 커넥터 1 개     주 : 공학적 용도 전용

[링크 : https://dl.dell.com/Manuals/all-products/esuprt_ser_stor_net/esuprt_powervault/powervault-md1200_Setup%20Guide_ko-kr.pdf]





음.. 케이블을 적게 써도 되네



오.. 예전에 군대에서 보던 스토리지 처럼 양쪽에서 하나의 스토리지를 물릴수도 있네?

[링크 : https://dl.dell.com/Manuals/all-products/esuprt_ser_stor_net/esuprt_powervault/powervault-md1200_Owner's%20Manual_ko-kr.pdf]

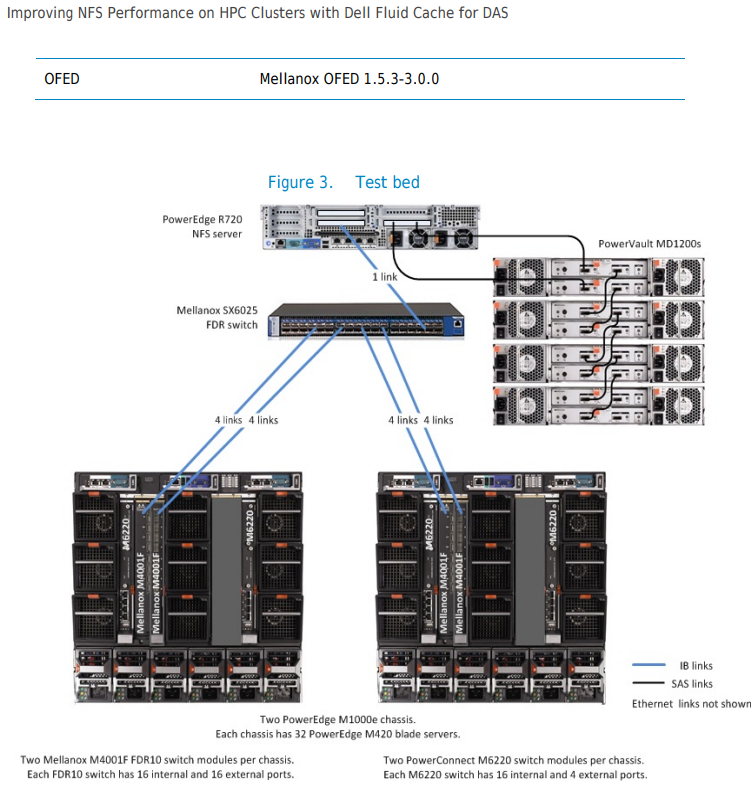

[링크 : https://downloads.dell.com/Manuals/all-products/esuprt_ser_stor_net/esuprt_poweredge/powervault-md1200_White%20Papers114_en-us.pdf]
