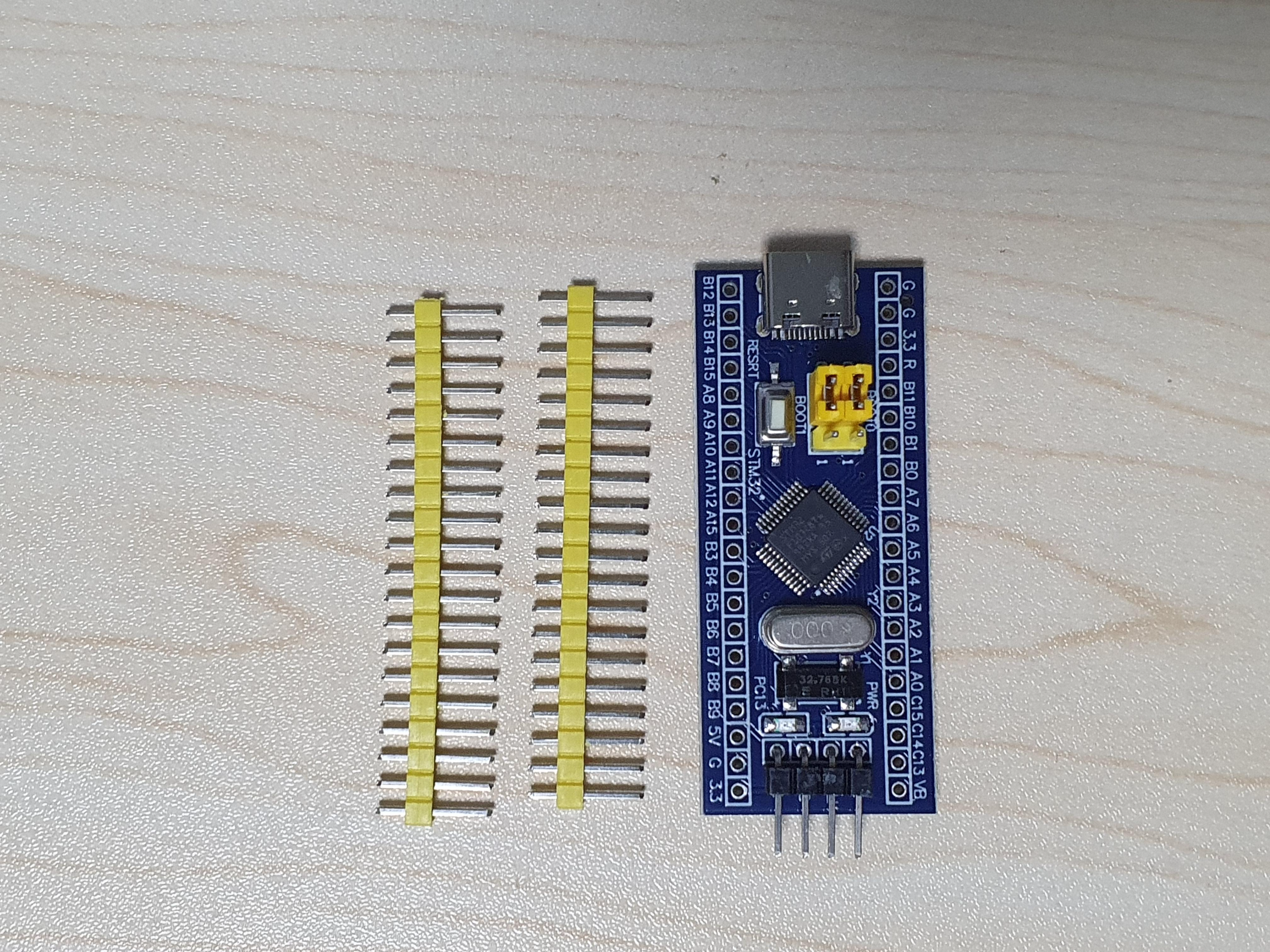

stm32f103 도착

micro USB인줄 알았는데 usb c로 왔다 -ㅁ-!

[링크 : http://mitem.auction.co.kr/vip?itemNo=F241860522] 2,970 * 2 + 3000



상면에는 리셋, BOOT0/BOOT1 핀을 위한 점퍼

STM32F103C8T6 MCU

8MHz / 32.768kHz 클럭

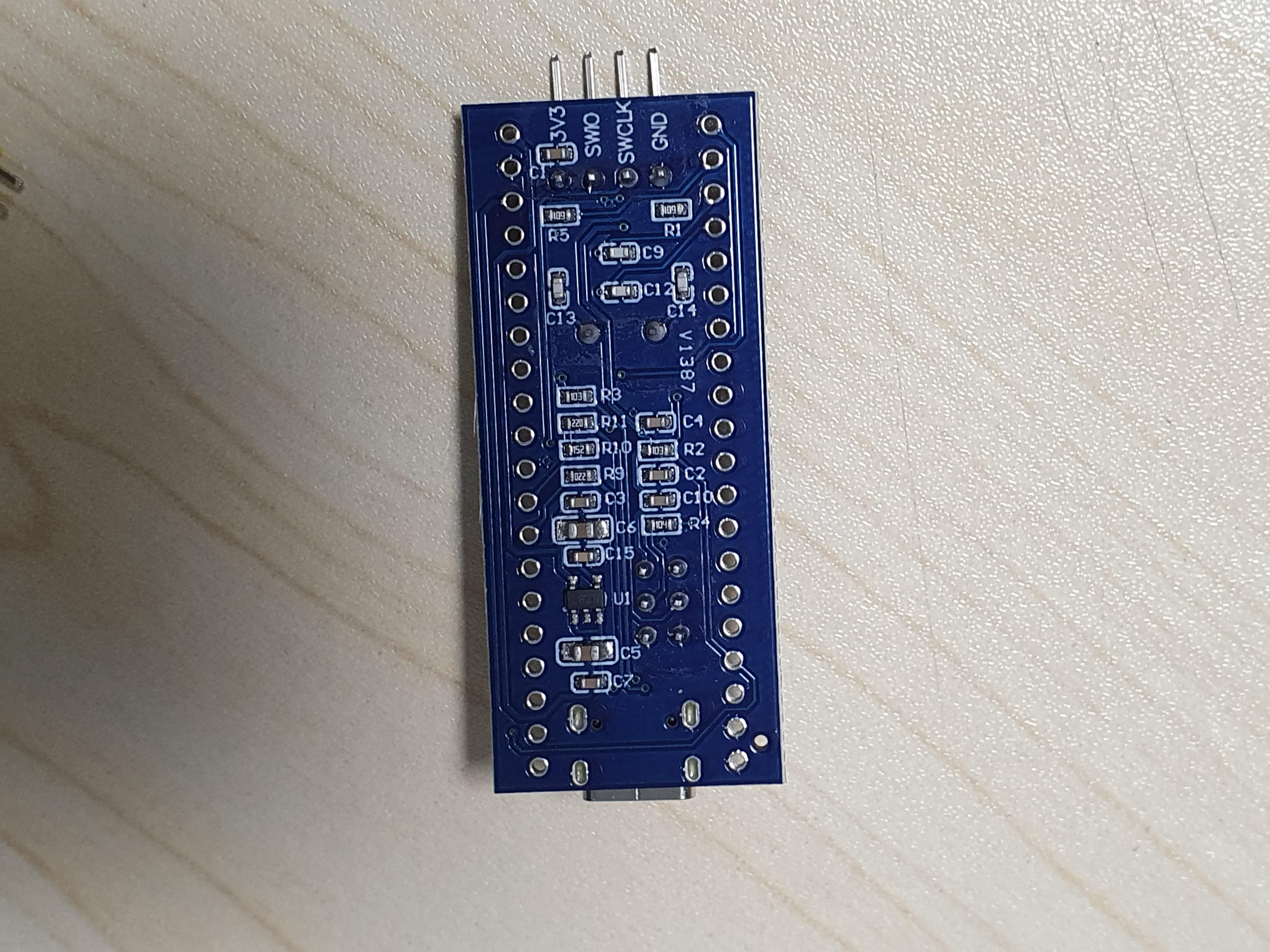

U1 - LDO LB2K 3.3V 500mA 인듯한데.. ams1117 같은 레귤레이터도 비싸다고 이런걸 넣은건가?

[링크 : https://www.alibaba.com/product-detail/Hainayu-Electronic-chip-SOT-23-5_1601244058700.html]

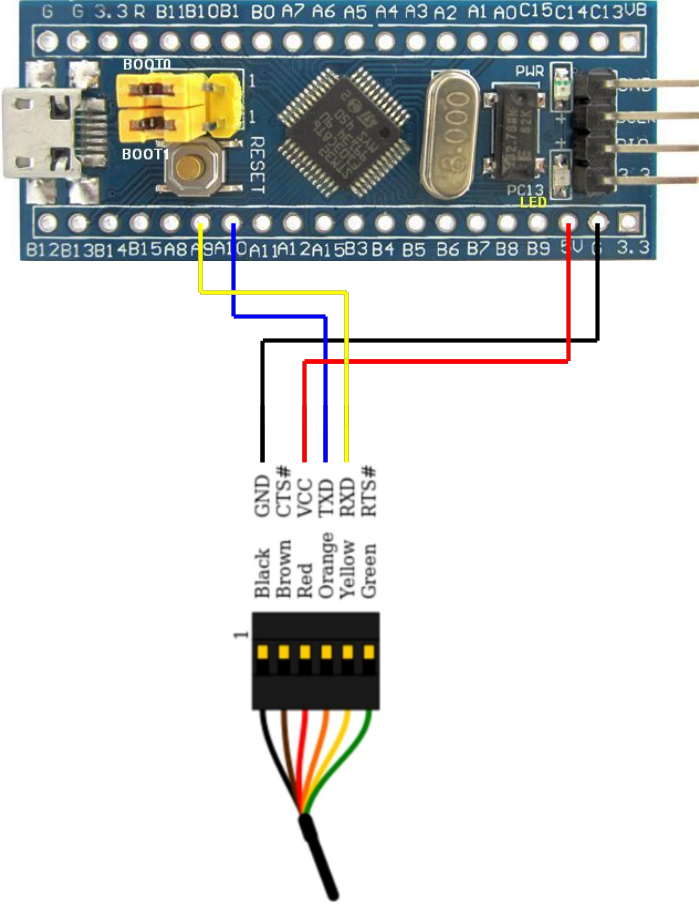

BOOT0 - 1

BOOT1 - 0 으로 점퍼를 셋팅하고 A9 / A10을 시리얼로 연결하면 stm32flash 등으로 올릴수있나 보다.

[링크 : https://medium.com/@paramaggarwal/programming-an-stm32f103-board-using-usb-port-blue-pill-953cec0dbc86]





USB는 전원공급전용인가?

[링크 : https://ko.aliexpress.com/item/1005009880645839.html]

RT9193-33GB  3.3V 300MA SOT23-5

[링크 : https://www.eleparts.co.kr/goods/view?no=210486]
