콘덴서 마이크 자작하기

예전에 사놓은 콘덴서 마이크 모듈(?)을 어떻게 연결해야 하나 몰라서 썩혀두고 있던
정체불명의 녀석인데(일단 SKT444 라는 품명이라고 하던데 데이터시트가 없다 -_-)

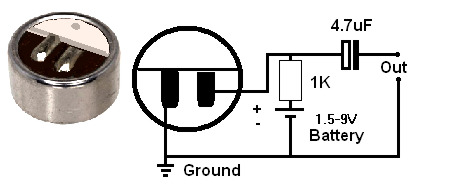

아무튼, 극성은 아래와 같이 잰다고 한다.

1. MIC의 깡통부분과 극성 부분을 저항으로 측정하여 저항이 낮은쪽이 GND
   저항이 상대적으로 낮은쪽(혹은 저항이 무한대가 아닌쪽)이 음성신호가 나가는 쪽이다.

   아래의 제품에서는 깡통부분으로 이어지는 선이 보이고, 이녀석이 GROUND 부분이다.
   참고로 콘덴서 마이크는 전원이 입력되어야 작동을 한다.(고 한다.)

2. 일반 3.5파이 이어폰을 싹둑! 해서 보자면
    꼽는곳을 앞쪽이라고 가정하고,
    가장 뒷쪽이 GROUND, 가장 앞쪽이 LEFT 이다.(기존의 모노 이어폰은 3극이 아니라 2극인데 LEFT로 연결됨)
    그리고 가운데는 RIGHT인데 콘덴서 마이크의 경우 이 극성을 통해 전원을 공급해준다.

그리고 사운드카드에서 증폭을 하던 안하던, 일단 MIC 쪽으로는 1V가 공급되는 것으로 보인다.
(10V DC에 연결했음 읽는법은 셀프~)

2개의 컴퓨터가 있어서 따로따로 측정해보니,
메인보드 별로 MIC에 인가되는 전원이 다른것 같다. 다른 녀석은 2V가 인가된다.

2010/06/20 - [하드웨어 관련] - 3.5 파이 이어폰 잭 극성

+

2016.03.05

데이터시트는 아니지만 먼가 찾은듯

SIZE

MODEL	DIAMETER(mm)	HEIGHT(mm)	TOLERANCE(mm)
SKT-4 & SKP-4 SKT-4H & SKP-4H	9.4	6.5	± 0.1
PIN Size	Height= 5.0 / Length=2.54 / ∮ 0.5

SPECIFICATIONS

MODEL	SKT-4 / SKP-4	SKT-4H / SKP-4H
Directivity	Omnidirectional	Omnidirectional
Sensitivity	-44±6dB/Pa	-44±6dB/Pa
Standard Operation Voltage	4.5Volt. DC	1.5Volt. DC
Impedance	Less than 1.0 ㏀	Less than 1.0 ㏀
Current Consumption	800㎂.MAX	300㎂.MAX
S/N Ratio	More than 60dB	More than 60dB
MAX Operation Voltage	10Volt. DC	10Volt. DC
Sensitivity Reduction	Within -3dB at 3.0V	Within -3dB at 1.0V

Model No.		Sensitivity 0dB=1V/Pa at 1KHz	Model No.
Lead Wire Type	Pin Type		Lead Wire Type	Pin Type
SKT-450	SKP-450	-50±2	SKT-450H	SKP-450H
SKT-448	SKP-448	-48±2	SKT-448H	SKP-448H
SKT-446	SKP-446	-46±2	SKT-446H	SKP-446H
SKT-444	SKP-444	-44±2	SKT-444H	SKP-444H
SKT-442	SKP-442	-42±2	SKT-442H	SKP-442H
SKT-440	SKP-440	-40±2	SKT-440H	SKP-440H
SKT-438	SKP-438	-38±2	SKT-438H	SKP-438H

[링크 : http://www.seoultrademall.com/co/hanamo/Condenser_Mic_SKT_4_Series--1_3219155.html]
