fftw()에

1. 입력 범위는 크게 의미 없으나 0.0~1.0 사이로 1의 높이로 정규화 하는 것이 용이할 수도 있음

2. DC 성분은 fft_result[0]에 있으며 / Sample 을 하면 DC 성분의 높이를 알 수 있음

2. sine() 성분은 fft_result[1~1/N]에 있으며 / Sample 을 하면 sine() 성분의 높이를 알 수 있음. (+/- x로 해석?)

3. phase는 모르겠다 -ㅁ-

-----------------

입력 값 범위 테스트

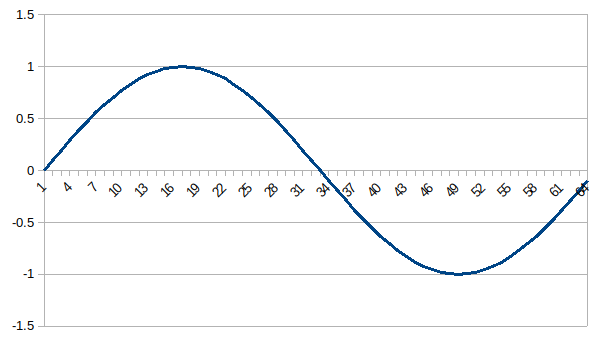

그냥 정상적인 0~1 사이의 실수 범위 입력

  for ( i = 0; i < n; i++ )
    in[i] = ( double ) sin ( 360.0f * (double)i / n  * 3.1415927f / 180.0f);



입력 범위 확인

출력 결과

도대체.. 1Hz 에서 32는 무슨 의미냐..

샘플링 횟수로 나눌게 아니라 최대 주파수 로 나누어야 하는건가?

  Input Data:

    0,    0.000000
    1,    0.098017
    2,    0.195090

...

  Output FFT Coefficients:

    0,   -0.000000,    0.000000,    0.000000
    1,    0.000003,  -32.000000,   32.000000
    2,   -0.000000,    0.000001,    0.000001



걍 무지성으로 100,000 곱하기(0 다섯개)

  for ( i = 0; i < n; i++ )
    in[i] = ( double ) sin ( 360.0f * (double)i / n  * 3.1415927f / 180.0f) * 100000;



FFT 결과 자체는 동일하지만(?) 결과 자체는 곱해준 100,000 만큼 증가

  Input Data:

    0,    0.000000
    1, 9801.714305
    2,19509.032738

...

  Output FFT Coefficients:

    0,   -0.008742,    0.000000,    0.008742
    1,    0.271011,-3199999.955619,3200000.000000
    2,   -0.008742,    0.118444,    0.118767



위상(phase)

동일 값, 위치만 8 칸 미룸(8/64 = 1/8 phase)

phase는 atan(b/a) 로 계산한다는데 일단 하라는대로 하니, -1.5 대충 pi/2 정도 최대값으로 나오는 듯.

  Input Data:

    0,    0.000000
    1, 9801.714305
    2,19509.032738
    3,29028.468510
    4,38268.344246
    5,47139.674887
    6,55557.024665
    7,63439.329895
    8,70710.679664
    9,77301.046896
   10,83146.962748
   11,88192.127851
   12,92387.954506
   13,95694.034604
   14,98078.528786
   15,99518.473069
   16,100000.000000


  Output FFT Coefficients:

    0,   -0.008742,    0.000000,    0.008742,    3.141593
    1,    0.271011,-3199999.955619,3199999.955619,   -1.570796
    2,   -0.008742,    0.118444,    0.118767,    1.644472
  Input Data:

    0,70710.679664
    1,77301.046896
    2,83146.962748
    3,88192.127851
    4,92387.954506
    5,95694.034604
    6,98078.528786
    7,99518.473069
    8,100000.000000
    9,99518.472212
   10,98078.527081
   11,95694.032066
   12,92387.951160
   13,88192.123730
   14,83146.957891
   15,77301.041350
   16,70710.673482

  Output FFT Coefficients:

    0,    0.119650,    0.000000,    0.119650,    0.000000
    1,2262741.972266,-2262741.421146,3199999.995629,   -0.785398
    2,   -0.048261,    0.083753,    0.096663,    2.093553

[링크 : https://blog.naver.com/lyb0684/221159899932]



atan과 atan2는 범위가 다르다고 한다. (범위가 달라지는 거지 radian을 degree로 계산하는게 달라지는건 아니니..)

atan
RETURN VALUE
       On success, these functions return the principal value of the arc  tan‐
       gent of x in radians; the return value is in the range [-pi/2, pi/2].

atan2
RETURN VALUE
       On  success, these functions return the principal value of the arc tan‐
       gent of y/x in radians; the return value is in the range [-pi, pi].



아무튼 귀찮으니 atan2의 radian 값 출력을 각도로 변환해서 출력해보면

  for ( i = 0; i < nc; i++ )
  {
      printf ( "  %3d,%12f,%12f,%12f,%12f,%12f\n", i, out[i][0], out[i][1],
      sqrt(out[i][0] * out[i][0] +  out[i][1] * out[i][1]),
      atan2(out[i][1], out[i][0]) * 180 / PI,
      atan(out[i][1] / out[i][0]) * 180 / PI
  }

[링크 : https://spiralmoon.tistory.com/entry/프로그래밍-이론-두-점-사이의-절대각도를-재는-atan2]



뭔가 잘못 계산한 느낌이다?

+ 0      1,    0.000003,  -32.000000,   32.000000,  -89.999993,  -89.999993
+ 8     1,   22.627420,  -22.627414,   32.000000,  -44.999992,  -44.999992
+ 16     1,   32.000000,    0.000004,   32.000000,    0.000008,    0.000008
+ 32     1,   -0.000006,   32.000000,   32.000000,   90.000007,  -89.999988





+

DC성분

아래와 같이 1.0 값으로 64개를 만들어 fft를 돌리면

  for ( i = 0; i < n; i++ )
  {
    in[i] = ( double )1.0f;
  }



64번 샘플링한게 1씩 있어서 합산하여 64가 나오나?

아무튼 실수부의 경우 -와 +의 차이가 있지만 abs()로 처리하면 부호가 사라지니 같은 값으로 보이게 된다.

  Output FFT Coefficients:

    0,   64.000000,    0.000000,   64.000000,    0.000000,    0.000000,    0.000000
  Output FFT Coefficients:

    0,  -64.000000,    0.000000,   64.000000,    3.141593,  179.999995,   -0.000000



0.5로 하면 32가 나온다. 도대체 이 DC는 어떻게 해석해야 할까?

  Output FFT Coefficients:

    0,   32.000000,    0.000000,   32.000000,    0.000000,    0.000000,    0.000000



sin() * 0.5는 DC 성분이 0으로 나오고 1Hz 에서는 16 으로 나온다(0.5로 봐야하나?)

  Output FFT Coefficients:

    0,   -0.000000,    0.000000,    0.000000,    3.141593,  179.999995,   -0.000000
    1,    0.000001,  -16.000000,   16.000000,   -1.570796,  -89.999993,  -89.999993
    2,   -0.000000,    0.000001,    0.000001,    1.644472,   94.221297,  -85.778698

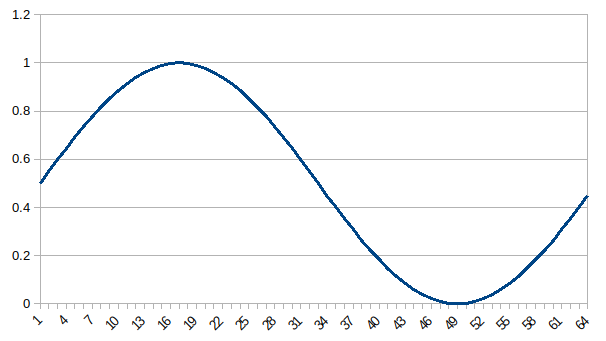

sin() * 0.5 + 0.5(0.0~1.0=1.0) 하면 DC 32에 1Hz 16 (1 * 16?)



걍 맘편하게 주파수는 진폭, DC는

  Output FFT Coefficients:

    0,   32.000000,    0.000000,   32.000000,    0.000000,    0.000000,    0.000000
    1,    0.000001,  -16.000000,   16.000000,   -1.570796,  -89.999993,  -89.999993
    2,   -0.000000,    0.000001,    0.000001,    1.644472,   94.221297,  -85.778698



sin() 은(-1.0~1.0=2.0 Height?) DC 0 1Hz 32 (2 * 16?)



  Output FFT Coefficients:

    0,   -0.000000,    0.000000,    0.000000,    3.141593,  179.999995,   -0.000000
    1,    0.000003,  -32.000000,   32.000000,   -1.570796,  -89.999993,  -89.999993

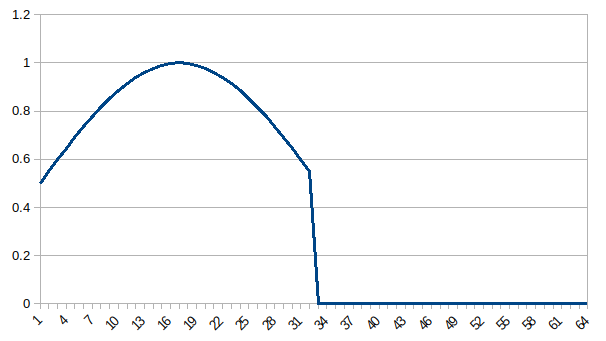

sin() * 0.5 + 0.5 (0.0~1.0=1.0) 에 절반의 파형만 줄 경우

1Hz에 18

  Output FFT Coefficients:

    0,   26.177734,    0.000000,   26.177734,    0.000000,    0.000000,    0.000000
    1,    0.500000,  -18.177734,   18.184609,   -1.543297,  -88.424406,  -88.424406
    2,   -3.403504,   -0.000000,    3.403504,   -3.141593, -179.999990,    0.000005

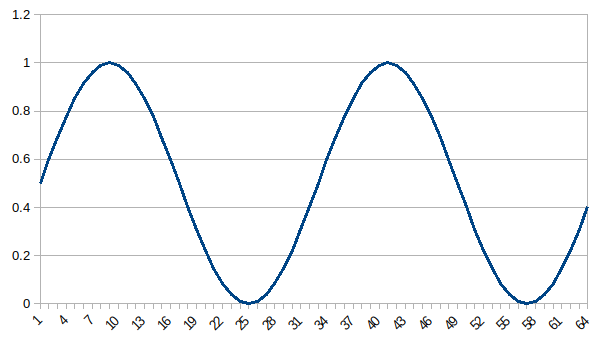

sin(2x)



sin 주기가 늘어났다고 해서 16이 아니게 되는건 또 아니네?

그 와중에 0.5의 DC는 또 32.. 도대체 머냐고?!

0.5 * 64 = 32

sine 16/32 = 0.5. 혹시 +-0.5 라는건가?

  Output FFT Coefficients:

    0,   32.000000,    0.000000,   32.000000,    0.000000,    0.000000,    0.000000
    1,   -0.000000,   -0.000001,    0.000001,   -1.716660,  -98.357374,   81.642621
    2,    0.000003,  -16.000000,   16.000000,   -1.570796,  -89.999988,  -89.999988
    3,   -0.000000,    0.000001,    0.000001,    1.652756,   94.695926,  -85.304069
    4,   -0.000000,    0.000001,    0.000001,    1.718417,   98.458014,  -81.541981

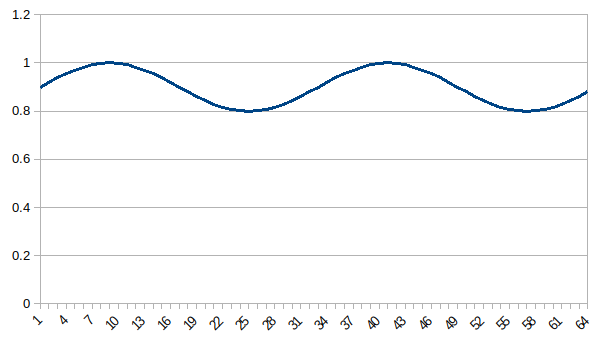

혹시나 해서 sin(2x) * 0.1 + 0.9 해보는데

57.6

산술적으로는 64 * 0.9 = 57.6

3.2 / 32 = 0.1 이니.. DC랑 혼합될 때랑 단독일때랑 다르게 나오나?

(+- 0.1 로 해석하면 쉬울지도?)

  Output FFT Coefficients:

    0,   57.600000,    0.000000,   57.600000,    0.000000,    0.000000,    0.000000
    1,   -0.000000,   -0.000000,    0.000000,   -1.716660,  -98.357374,   81.642621
    2,    0.000001,   -3.200000,    3.200000,   -1.570796,  -89.999988,  -89.999988
    3,   -0.000000,    0.000000,    0.000000,    1.652756,   94.695926,  -85.304069

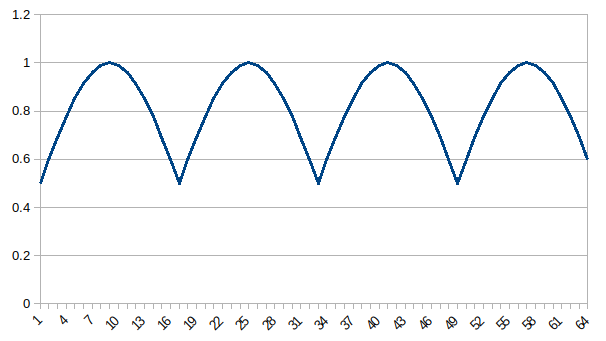

sin(2x)의 절반 파형만 도배!

고조파 처럼 나오네?

DC 52.3

4Hz 6.8, 8Hz 1.42, 12Hz 0.65, 16Hz 0.39, 20Hz 0.28, 24Hz 0.23, 28Hz0.20,  32Hz 0.19 (합계 10.251662)

  Output FFT Coefficients:

    0,   52.306340,    0.000000,   52.306340,    0.000000,    0.000000,    0.000000
    1,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
    2,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
    3,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
    4,   -6.856612,   -0.000001,    6.856612,   -3.141593, -179.999990,    0.000005
    5,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
    6,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
    7,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
    8,   -1.425690,   -0.000000,    1.425690,   -3.141592, -179.999986,    0.000009
    9,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
   10,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
   11,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
   12,   -0.652365,   -0.000000,    0.652365,   -3.141592, -179.999983,    0.000012
   13,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
   14,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
   15,    0.000000,    0.000000,    0.000000,    0.000000,    0.000000,        -nan
   16,   -0.397825,   -0.000000,    0.397825,   -3.141592, -179.999982,    0.000013
   17,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   18,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   19,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   20,   -0.286168,   -0.000000,    0.286168,   -3.141592, -179.999983,    0.000012
   21,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   22,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   23,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   24,   -0.231164,   -0.000000,    0.231164,   -3.141592, -179.999986,    0.000009
   25,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   26,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   27,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   28,   -0.204855,   -0.000000,    0.204855,   -3.141593, -179.999990,    0.000005
   29,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   30,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   31,    0.000000,   -0.000000,    0.000000,   -0.000000,   -0.000000,        -nan
   32,   -0.196983,    0.000000,    0.196983,    3.141593,  179.999995,   -0.000000
