stm32 wdg 최대 설정시간

stm32에서 와치독으로는 40 KHz의 RC 클럭이 들어간다.

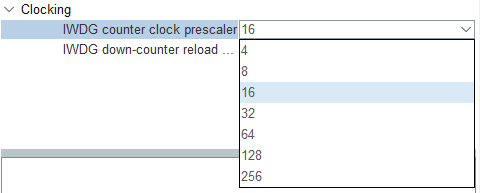

그리고 prescaler는 4/8/16/32/64/128/256 뿐이고



다운카운터는 0~4095가 설정가능 범위

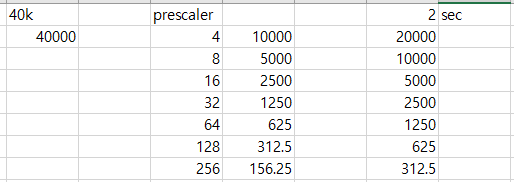

입력 클럭을 40k로 잡고 프리스케일러에 따른 클럭을 계산하고

타겟 시간을 2초로 잡아보면, 4095가 최대 값이니, prescaler는 16 이상으로 쓰면 가능!

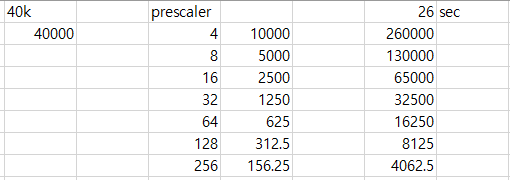

미친척 하나씩 대입해보니 STM32에서 설정 가능한 와치독 최대 시간은 26초.

(그런데 와치독을 25초 가까이 쓸일이 있나 싶긴 한데...?)
