실수로 5V 짜리에 24V를 넣어버렸다 -_ㅠ

이제 TMS는 다시는 볼일이 없을 느낌 ㅠㅠ

얘가 망가졌을 것 같은데

[링크 : https://www.ti.com/product/ko-kr/TPS767D301-EP]

와.. 1개 1.6만 -_- 수리 포기

[링크 : https://www.mouser.kr/ProductDetail/Texas-Instruments/TPS767D301MPWPREP?qs=kujVBWBDkXIrGr50CbsOmQ%3D%3D]

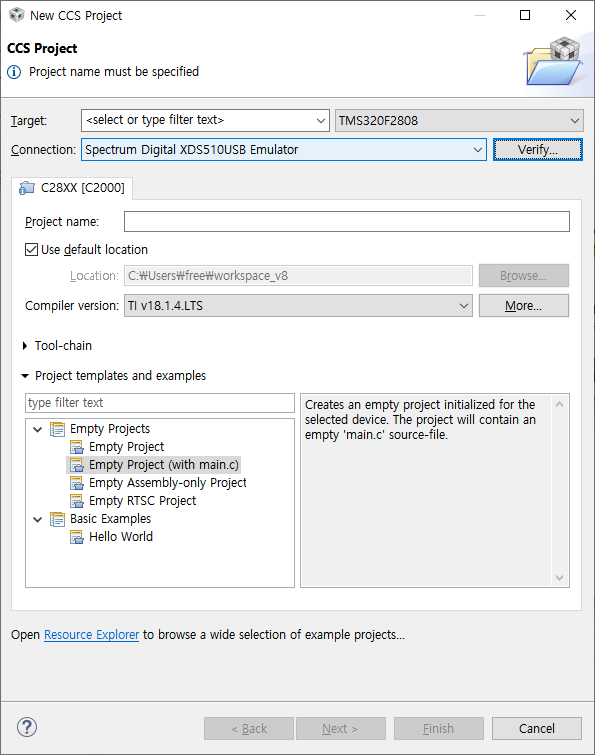

윈도우용 CCS v 8.3.1을 설치해서 시도!

일단은 리눅스에서는 안뜨던 Spectrum Digital XDS510USB가 뜬다.

버그인진 모르겠지만 Basic Example에 Hello World 로 생성하면

어셈블로로 작성된 로더쪽 스크립트 메모리 번지가 잘못되었다고 뜨는데 나중에 찾아봐야겠다.

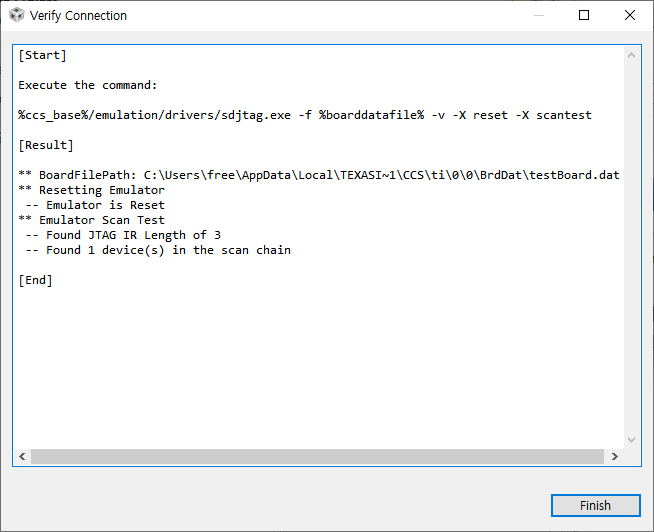

Verify 버튼을 누르니까 아래와 같이 먼가 테스트를 한다.

JTAG에 TMS320F2808 물려두고 전원 넣어둔 상태라 그런가

scan chain에 1개의 장치가 발견되었다고 뜬다.

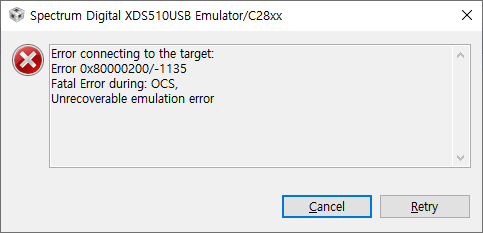

근데 정작 디버그 모드 들어가려고 하면 이렇게 에러 발생 -_-

저 OCS가 On Chip Storage 이런건 아니겠지?

일단은~ 설정 스크립트가 지칭하는대로 따라가보자..

verify 에서 문제가 없다고 한 녀석은 아래의 경로고

C:\Users\free\AppData\Local\Texas Instruments\CCS\ti\0\0\BrdDat\testBoard.dat

[링크 : https://software-dl.ti.com/ccs/esd/documents/ccsv7_debugging_jtag_connectivity_issues.html#C28x_the_debug_probe_reported_an_error]

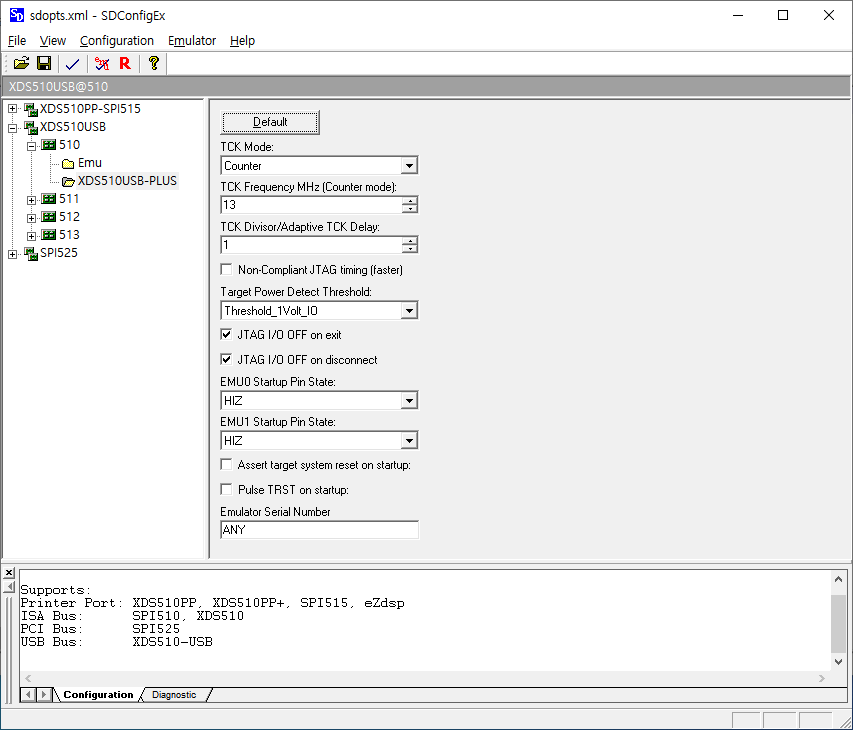

HIZ 이런게 나오길래 생각을 해보니 SDConfigEx 라는 툴에서 XDS510USB로 했을때 나오던 거랑 비슷한 느낌이다?

TCK 주파수가 13에서 10으로 설정된걸 제외하면 사실상 같은 설정인 느낌.

겸사겸사 SDConfigEx에서도 해보니

TMS320F2808 보드에 전원과 JTAG 연결하고 emulator - test 하면 아래와 같이 성공한다.

emulator - diagnostics 누르고 하면

최소한 에러는 안나는데 멀까?

SDConfigEx 에서 저장되는 파일은 아래 경로에 존재하는데 XML인걸 제외하면 설정값들은 동일하다.

C:\ti\ccsv8\ccs_base\emulation\specdig\sdconfigex\sdopts.xml

eclipse(ccs) 에서 설정으로 쓰는 파일은 ccxml인데

connection에 instance와 platform 관련 내용으로 보면 2개 파일이 존재하낟.

C:\Users\free\workspace_v8\test\targetConfigs\TMS320F2808.ccxml

sdgo28xusb.xml는 드라이버(바이너리) 연결해주고 끝

C:\ti\ccsv8\ccs_base\common\targetdb\drivers\sdgo28xusb.xml

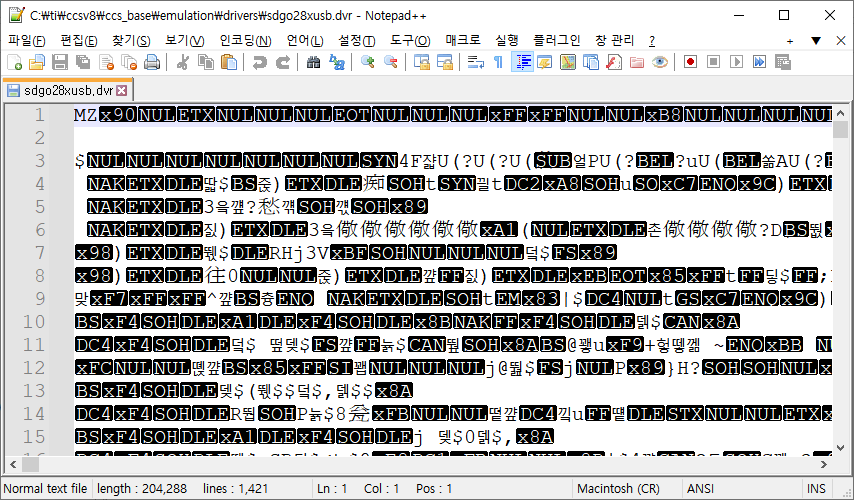

C:\ti\ccsv8\ccs_base\emulation\drivers\sdgo28xusb.dvr

f2808.xml은 장치별 메모리만 기재해둔 파일이다.

C:\ti\ccsv8\ccs_base\common\targetdb\devices\f2808.xml

tms320 카페에서 ccs 디버거 설정에서 먼가하던데 그걸 빼먹어서 그런가?

음.. 걍 포기할까?

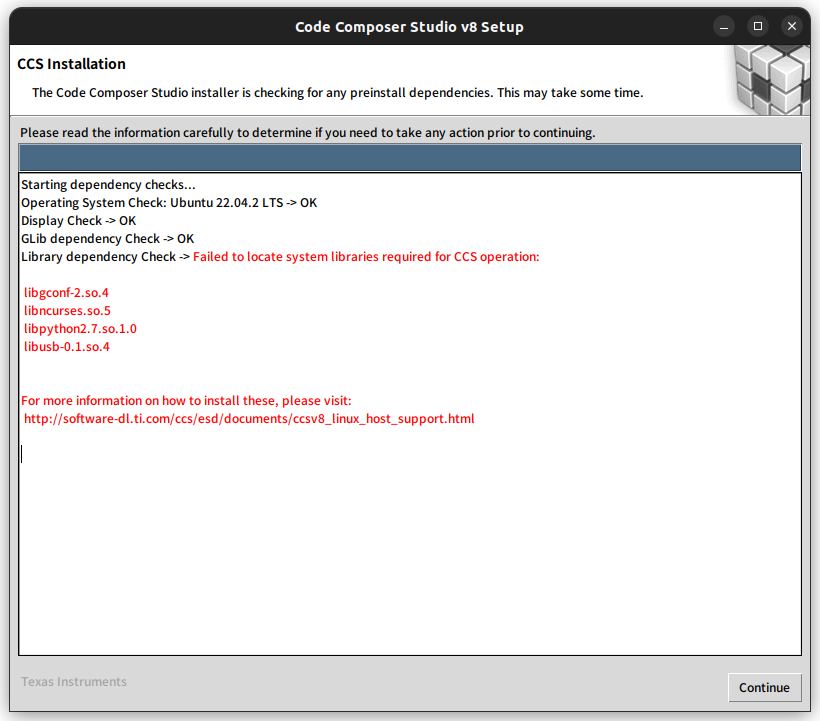

파이썬 2.7이라니..

아래 명령을 입력하면 22.04 에서 문제없이 설치된다.

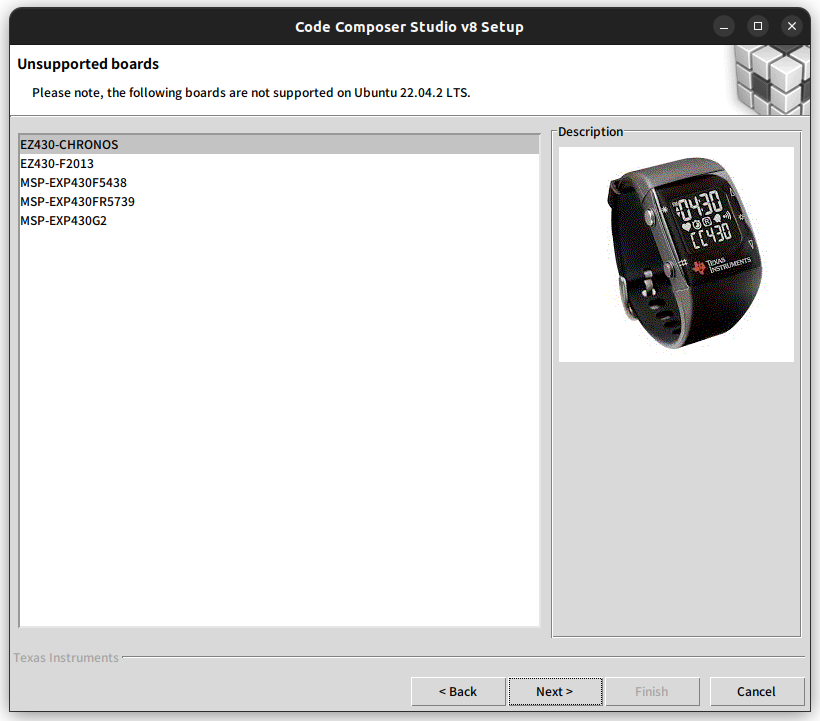

윈도우에서는 못보던 화면이네

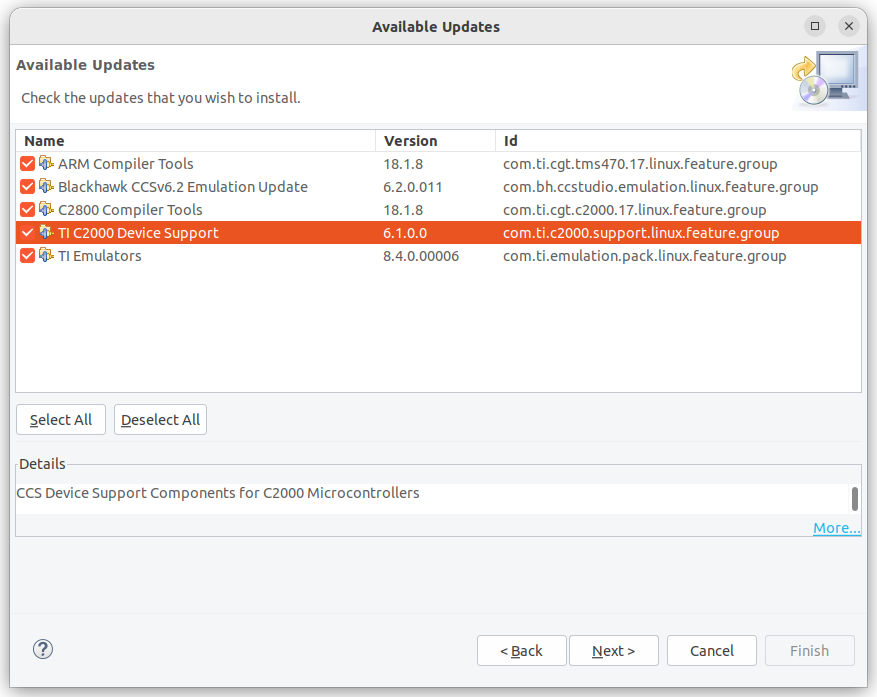

XDS510 USB가 안 잡혀서 다시 설치하고, 드라이버 설치하고, 업데이트 시도

리눅스 버전에서는 7.x 설치해도 안되서 일단 잠정 보류..

차라리 XDS510을 포기하는게 정답이려나?

장비 인식은 잘 되는것 같은데

케이블 문제는 아니고 USB-ACTIVE는 어떤 조건에서 불이 들어 오는걸려나?

JTAG쪽인줄 알았는데 USB Bus가 작동하면 불이 들어온다니, 항상 불이 들어오는게 아닐 듯.

[링크 : https://dokumen.tips/documents/xds510-usb-jtag-emulator-spectrum-usb-jtag-emulator-installation-guide-506175-0001.html?page=1]

+

리눅스에서는 v7 v8 모두 Spectrum Digital XDS510 시리즈 자체가 안보인다.

그래서 윈도우에서 하니 먼가 뜨긴 한데.. 빌드가 안되네

+

readme.txt만 있고 xml이 없어서 읽어보니 CCS 설치시에 자동으로 설치되는 듯.

2012년 글이지만 지금에야 보게 되네.. 아무튼 전원 공급 문제일 가능성이 있다는데

[링크 : https://dark2pee.tistory.com/entry/DM368-CCS-Error-Message-Fatal-Error-during-OCS-Control]

이전에 5V 를 라즈베리 통해서 공급했던 것 같은데, 그래서 소비전력이 부족했나?

TMS320F2808 인데 최대 230mA 정도인데 라즈베리를 통해도 충분할 것 같은데. 왜지?

[링크 : https://www.ti.com/lit/ds/symlink/tms320f2808.pdf]

혹은.. 드라이버 문제인가?

USB ACTIVE에 불이 오락가락 하는거 보면 USB-B 쪽 커넥터 문제일지도 모르겠다.

+

[링크 : https://ahyuo79.blogspot.com/2015/07/ccs-v6.html]

[링크 : https://software-dl.ti.com/ccs/esd/documents/ccsv7_debugging_jtag_connectivity_issues.html]

[링크 : https://www.youtube.com/watch?v=mKxaztkCsYw]

보드가 문제인지 JTAG이 문제인지 알수가 없으니 더 어렵네

target 보드를 연결하지 않고 하면 아래와 같이 나오고

CCS(eclipse)에서는 아래와 같은 에러가 나온다.

타겟 보드 연결해서 전원 연결해주고 하면 다음과 같이 나온다.

왜 CCS에서 디버깅이나 load 하려고 하면 아래와 같은 에러가 나올까..

업체에 전화해서 확인해보니

V1.3과  V1.4의 차이는 전원칩의 변경 여부라는데

TPS767D301을 사용하면 V1.3

TPS71334를 사용하면 V1.4 보드라고 한다.

일단 이 정보를 바탕으로 내가 가진건 V1.3 보드

그리고 외부전원은 5V 인가해주면 나머지 전압은 만들어서 쓰니 상관없다고 한다.

전에 하다가 실패해서 다시 한번 해볼까 하는 중

일단 윈도우32bit 는  CCS v8.3.1 까지만 지원

XDS510 디버거는 CCSv9  에서 미지원이므로  CCSv8.3.1을 쓰도록

CCSv7 이후로는 라이센스 구매할 필요가 없다.

[링크 : https://software-dl.ti.com/ccs/esd/documents/ccs_downloads.html]

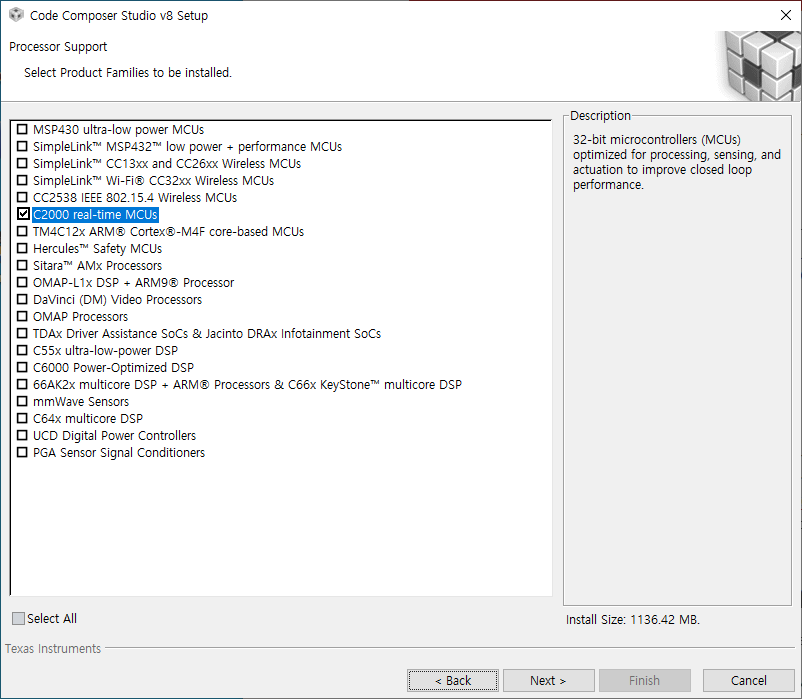

CCSv8 설치 옵션으로 C2000 real-time MCUs로 일단 고르고

디버거로는 TI XDS Debug Probe Support 라길래 기본인줄 알았는데

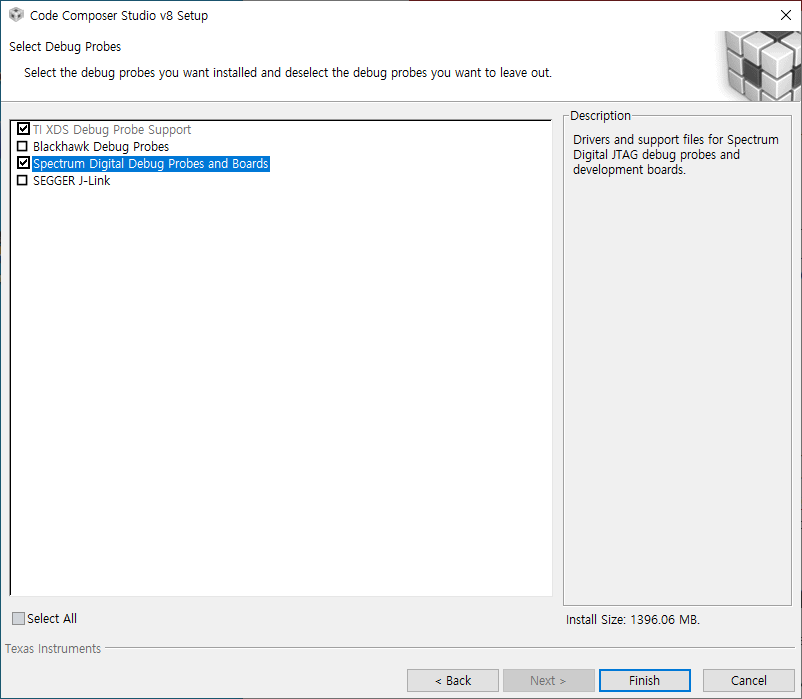

아래 Spectrum Digital Debug Probes and Boards 라고 되어 있어서 일단 원래 제조사 걸 추가.

+

리눅스랑 윈도우에서 한번 시도를 해봐야겠네..

현재로서는 USB 커넥터가 좀 불량해서 오락가락하는데

속도가 좀 느려도 패러럴 포트가 있는 메인보드 있으면 패러럴로도 연결해서 테스트는 해봐야겠다.

+

데이터 시트 상으로는  C2000 마이크로 컨트롤러를 위한 CCS IDE가 필요하다고 하는데..

결국은 하나로 통합된걸려나?

[링크 : http://www.ti.com/tool/CCSTUDIO-C2000]

+

다시 뒤져보는데

2009년 글이라.. 이제 단종되서 안나오는건가?

[링크 : https://www.mcublog.co.kr/101]

+

2020.02.17

업체에 전화해보니 과거 사용하던 모델이라, 보드이런건 남아있지 않은 듯?

아무튼.. V1.3과 V1.4의 차이는 레귤레이터라고 하니 회로도랑 비교해서 어떤 칩을 쓰고 있냐를 보면 될 듯 하고

외부 전원 5V 넣어주면 알아서 전원을 만들어서 쓴다고 하니 Hello world 예제 부터 한번 만져봐야겠다.

예전에 이야기 들었던 환상적인(?) 디버깅이 바로 TRACE 였던 듯

JTAG로는 단순(?)한 breakpoint 정도 밖에 못하는데

TRACE를 쓰면 실시간으로 호출되는 프로세스의 사용 시간이라던가

장치에 따라서는 Logic Analyzer를 포함하기에 비쌀수 밖에 없겠구만?

20pin 이라고 다 되는건 아니고

SWO/SWD를 지원하거나 ETM Connector를 지원해야 Trace가 가능 할 것으로 보인다.

[링크 : https://www.arm.com/files/pdf/AT_-_Advanced_Debug_of_Cortex-M_Systems.pdf]

[링크 : http://trace32.com/wiki/index.php/ARM_ETM_Trace와_PowerTrace]

표현이 다르긴 한데.. ETM이나 ETB로 표기되나보다(아니면 특허로 인해서 명칭을 다르게 하거나)

XDS560 Trace 이야기는 나오는데 XDS510USB는 자사 홈페이지 외에는 Trace 관련 내용이 안보이네

[링크 : http://www.spectrumdigital.com/xds510-usb-jtag-emulator/]

[링크 : http://processors.wiki.ti.com/index.php/XDS_Target_Connection_Guide#JTAG_header_information]

어!? ETB 지원이 없는 목록에 C28x가 포함이네.. ㅠㅠ

[링크 : http://processors.wiki.ti.com/index.php/Embedded_Trace_Buffer]

[링크 : http://processors.wiki.ti.com/index.php/Debugging_With_Trace#How_and_when_to_use_trace:]

약자들의 향연! 그나저나.. ETB는 없어도 ITM은 있는데 printf 스타일 디버깅은 가능하다는건가?

아니면 TPIU라는걸 통해서 트레이스 가능하다는건가?

[링크 : http://www.ti.com/lit/ds/symlink/lm3s1607.pdf]

ITM은 printf 대신에 사용하고, 몇줄 쓰지 않아서 Cortex-R 등에서 유용하게 간접적으로 쓸 수 있는 방법이다

[링크 : http://www.epnc.co.kr/news/articleView.html?idxno=45715]

TMS320F2808은 C2000 시리즈의 Piccolo 패밀리 인듯

일단 얘는 Delfino 보다는 낮은 성능이다.

[링크 : http://www.ti.com/microcontrollers/c2000-performance-mcus/real-time-control/overview.html]

c2000은 c28x 기반이라고 하는데 동급으로 취급하기에는 애매하려나?

[링크 : http://www.ti.com/microcontrollers/c2000-performance-mcus/real-time-control/overview.html]

16Bit Word라고 하는거랑 상관없이 그냥 KB로 보면 되는 거였나?

[링크 : http://www.ti.com/product/TMS320F2808]

이전글 비교해보니.. 16bit WORD라 2배 크게 기재 된 것으로 보인다.

2018/02/10 - [embeded/DSP C28x Ti] - tms320f2808 스펙

어라.. C2000이 없네?

[링크 : http://support.spectrumdigital.com/ccs40/]

[링크 : http://support.spectrumdigital.com/]

    [링크 : http://emulators.spectrumdigital.com/files/XDS510pp_plus_QSG.pdf]
