bq40z50 충전 중단 조건

충전중에 근처에서 4W 무전기로 괴롭히니 충전 ic에서는 잘 넣어주고 있는데 충전이 중단되어서

배터리쪽에서 어떤 상태인지 확인하고 싶어서 조사중



의심되는건 over voltage input 이라던가 over current input 이런걸로 기대했는데

딱히 그런건 없고 over / under voltage로는 셀 관련 뿐..

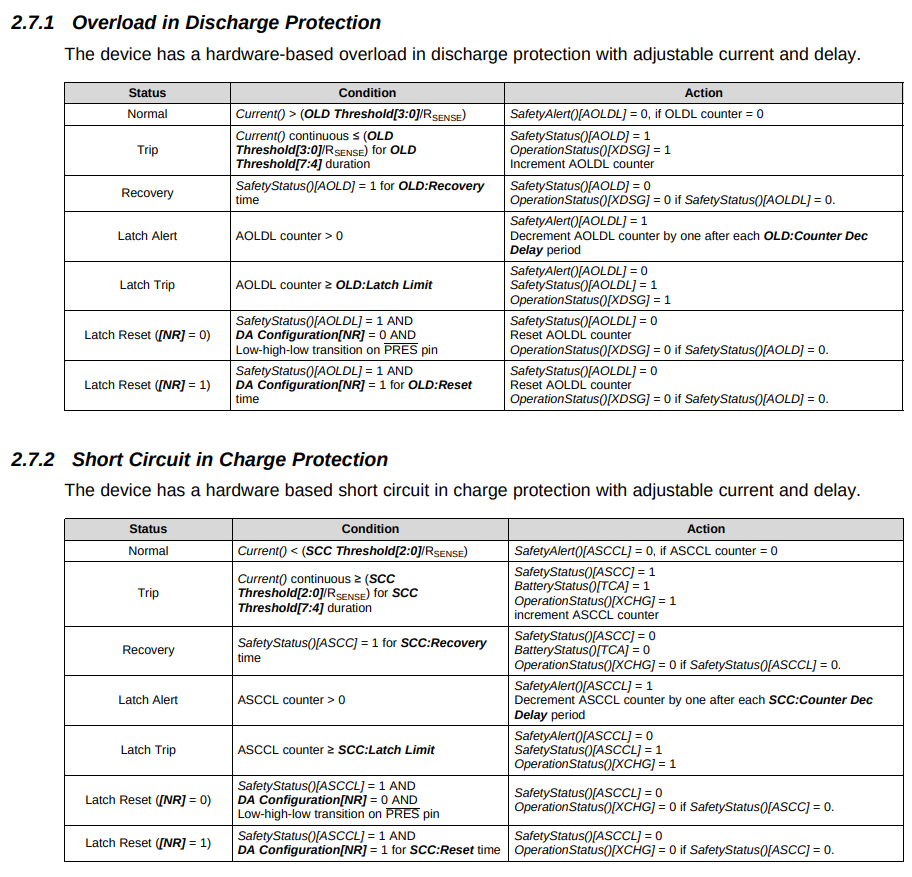

아무튼 대충 보는데.. overload는 아닐거 같고.. SCC(Short Circuit in Charge) Protection..

전류가 일정 세기 이상으로 감지될 경우 보호모드로 들어가고 복구는 SCC:Recovery Time 만큼 SafetyStatus 레지스터의  ASCC 값이 1이면 된다.. 인가?



ASCC에서 A가 왜 붙는겨 -_-

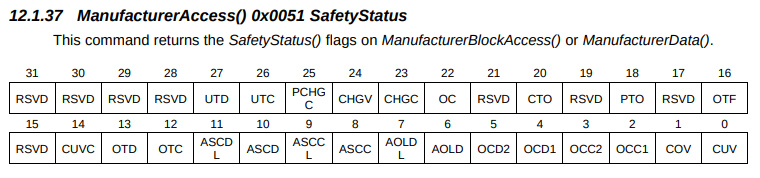

그 와중에 11:10 bit가 set 된것 같은데

보라는건.. 9:8 이라...?

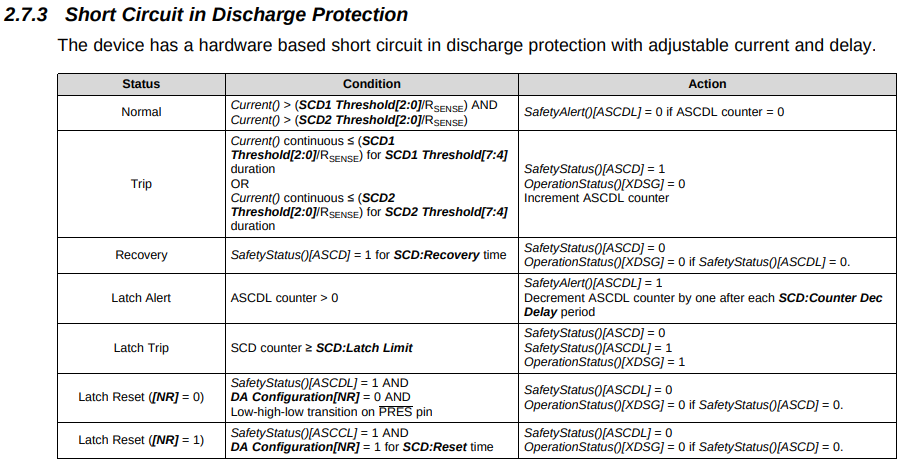

ASCDL (Bit 11): Short-circuit During Discharge Latch 1 = Detected 0 = Not Detected ASCD (Bit 10): Short-circuit During Discharge 1 = Detected 0 = Not Detected ASCCL (Bit 9): Short-circuit During Charge Latch 1 = Detected 0 = Not Detected ASCC (Bit 8): Short-circuit During Charge 1 = Detected 0 = Not Detected

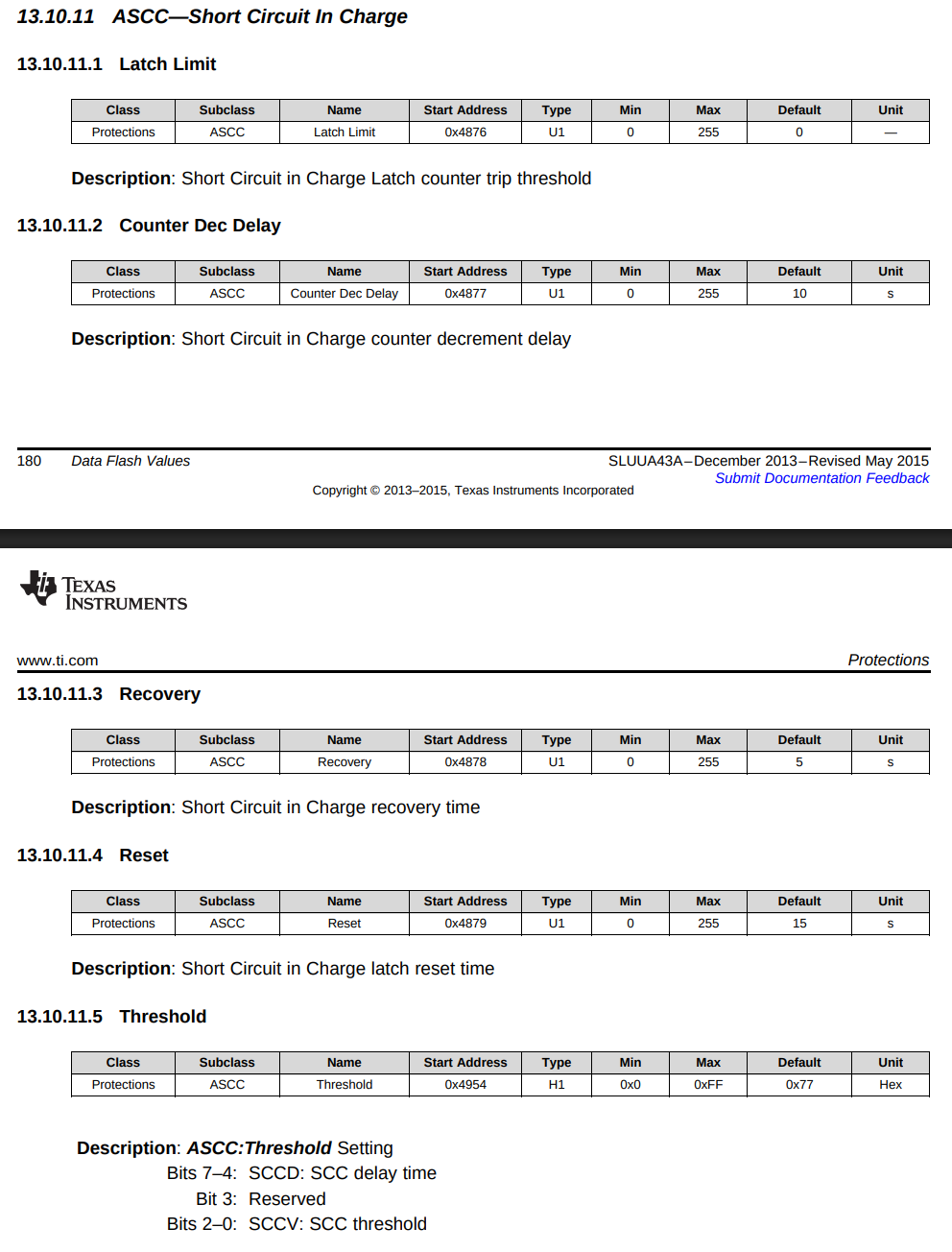

이건가.. 0x4878? 기본 5초?



이 레지스터가 맞다면.. current() < SCC Threshold[2:0]/Rsense 에서

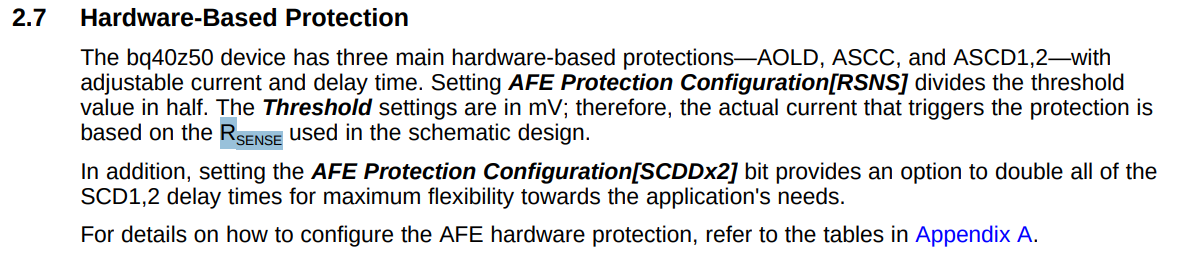

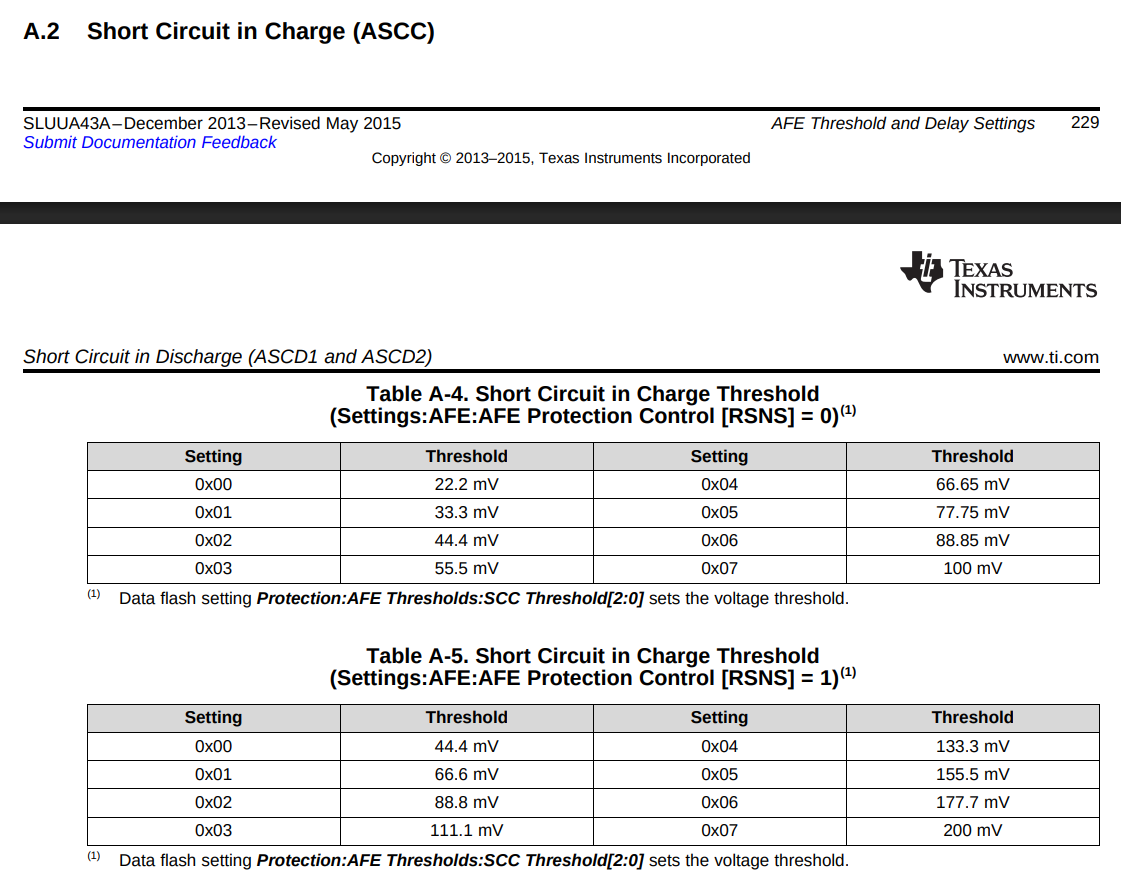

SCC Threshold[2:0]는 7 이고... Rsense는 전압값으로 나온는데 전류를 전압으로 나누면 머가되지? 저항?



[링크 : https://www.ti.com/lit/ug/sluua43a/sluua43a.pdf]
