stm32 rtc tamper

구차니 2026. 1. 29. 15:48

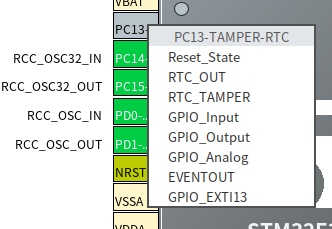

pc13번 언급이 있어서 확인해보니 RTC_OUT / RTC_TAMPER로 설정이 가능하다.

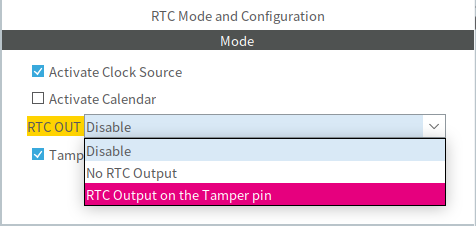

Tamper를 활성화 하면 RTC_OUT 에서 RTC Output on the Tamper pin이 사용 불가능해진다.

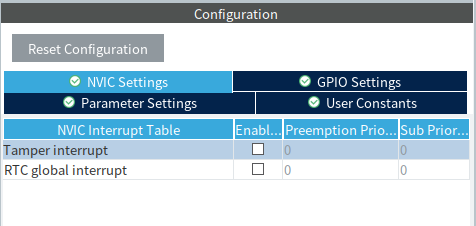

Tamper는 인터럽트가 있는걸 봐서는.. 일종의 input 으로 설정되나보다.



rtc_Tamper를 rtc out으로 쓰지 않으면, 기본으로 tamper는 disble 되는 듯

stm32f1xx_hal_rtc.c

  *** Tamper configuration ***
  ============================
  [..]
    (+) Enable the RTC Tamper and configure the Tamper Level using the
        HAL_RTCEx_SetTamper() function. You can configure RTC Tamper with interrupt
        mode using HAL_RTCEx_SetTamper_IT() function.
    (+) The TAMPER1 alternate function can be mapped to PC13


/**
  * @brief  Initializes the RTC peripheral
  * @param  hrtc   pointer to a RTC_HandleTypeDef structure that contains
  *                the configuration information for RTC.
  * @retval HAL status
  */
HAL_StatusTypeDef HAL_RTC_Init(RTC_HandleTypeDef *hrtc)
{
  /* Set Initialization mode */
  if (RTC_EnterInitMode(hrtc) != HAL_OK)
  {
    /* Set RTC state */
    hrtc->State = HAL_RTC_STATE_ERROR;

    return HAL_ERROR;
  }
  else
  {
    /* Clear Flags Bits */
    CLEAR_BIT(hrtc->Instance->CRL, (RTC_FLAG_OW | RTC_FLAG_ALRAF | RTC_FLAG_SEC));

    if (hrtc->Init.OutPut != RTC_OUTPUTSOURCE_NONE)
    {
      /* Disable the selected Tamper pin */
      CLEAR_BIT(BKP->CR, BKP_CR_TPE);
    }

    /* Set the signal which will be routed to RTC Tamper pin*/
    MODIFY_REG(BKP->RTCCR, (BKP_RTCCR_CCO | BKP_RTCCR_ASOE | BKP_RTCCR_ASOS), hrtc->Init.OutPut);
  }
}



stm32f1xx_hal_rtc.h

/** @defgroup RTC_output_source_to_output_on_the_Tamper_pin Output source to output on the Tamper pin
  * @{
  */

#define RTC_OUTPUTSOURCE_NONE               0x00000000U                       /*!< No output on the TAMPER pin  */
#define RTC_OUTPUTSOURCE_CALIBCLOCK         BKP_RTCCR_CCO                     /*!< RTC clock with a frequency divided by 64 on the TAMPER pin  */
#define RTC_OUTPUTSOURCE_ALARM              BKP_RTCCR_ASOE                    /*!< Alarm pulse signal on the TAMPER pin  */
#define RTC_OUTPUTSOURCE_SECOND             (BKP_RTCCR_ASOS | BKP_RTCCR_ASOE) /*!< Second pulse signal on the TAMPER pin  */
