아두이노 나노 전류
구차니
2025. 10. 14. 23:00

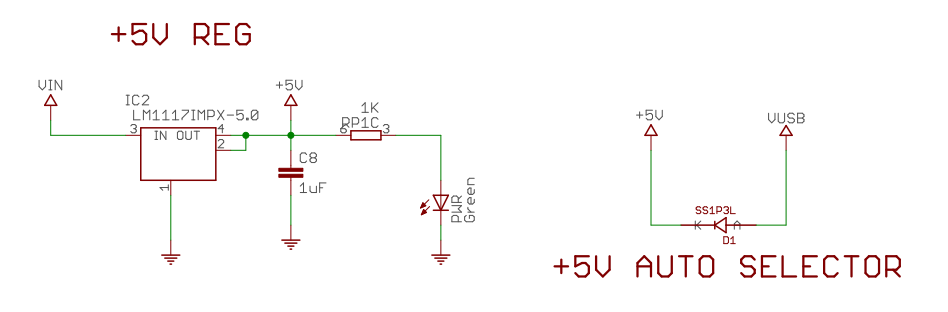

VIN은 외부에서 전원을 공급해 주는 것 같은데.. 여기서 끌어가는게 원래 안되어야 하는거 아닌가?

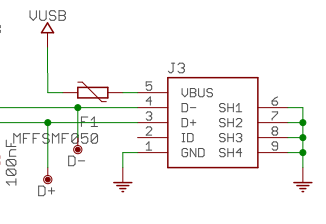

USB로 부터 전원을 받아 VUSB로 들어오고
auto selector에 의해서 VUSB가 +5V로 연결되는데, 레귤레이터를 거치지 않고 곳곳에 연결된다.
[링크 : https://docs.arduino.cc/resources/schematics/A000005-schematics.pdf]
[링크 : https://docs.arduino.cc/hardware/nano/]
다이오드는 30V 1A 까지 되는녀석같은데,
1A 이상 넣었다가는 파괴될수도 있으려나, 아니면 리밋만 1A 까지 걸리려나 모르겠다.
서보 모터 두세개 돌리기에는 1A로는 충분하지 않을듯 하니 별도 전원을 공급해야 겠네..
