HW-504 이상해..

머지? 왜 Y축은 전원이 연결이 안되서

가변저항 값은 맞는데 ADC에서 읽히지 않게 되어 있는걸까?

그래서 싸게 파는건가...?

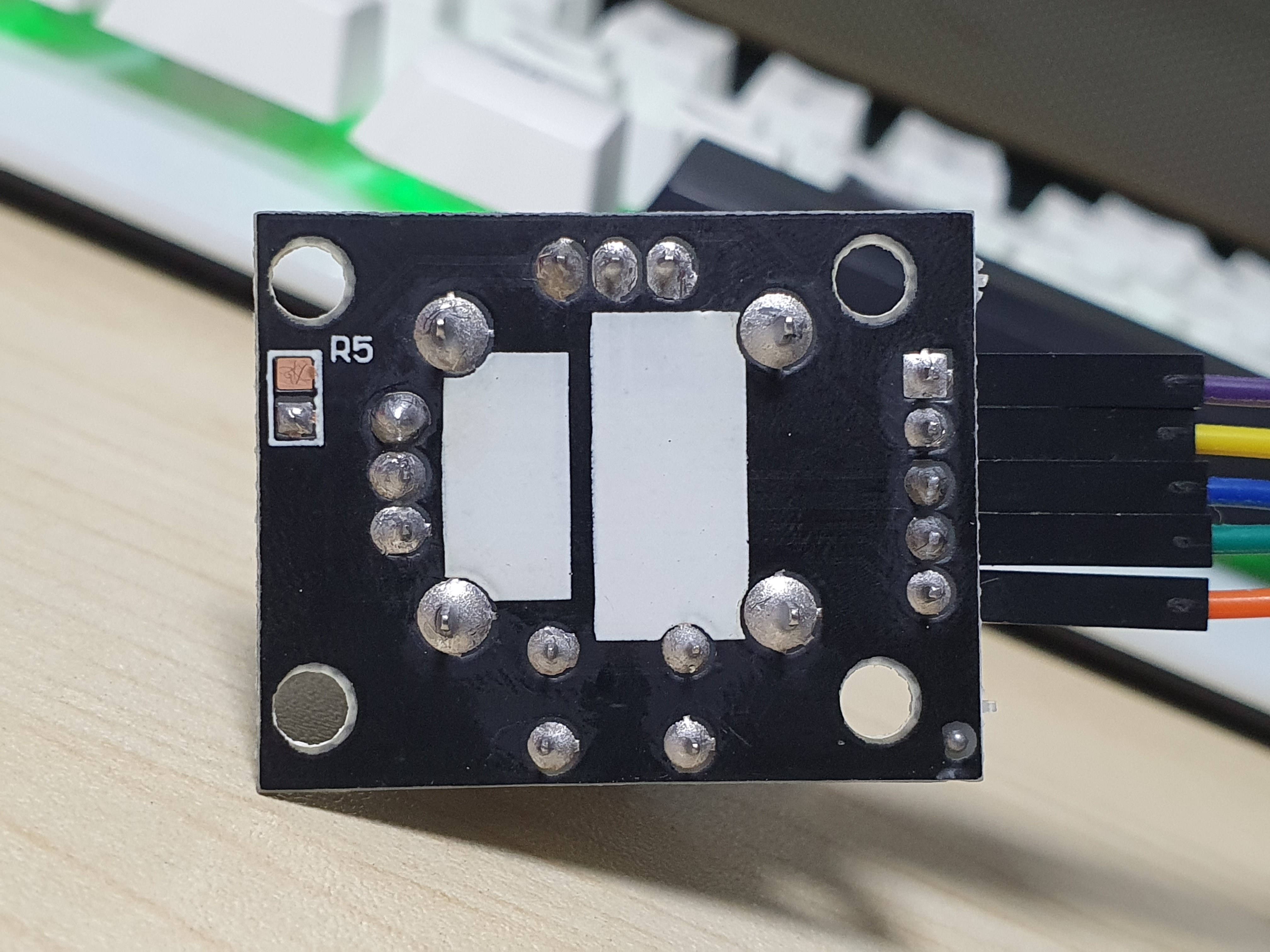

새로 뜯으면 이렇게 생겨먹었는데 R5의 땜이 없는 곳이 X 축 저항 한쪽에 VCC와 연결되어 있다.

R5의 땜이 있는 곳은 GND와 Y축 가변저항의 상단 단자와 연결되어 있어서

이걸 쇼트 시키면 VCC - GND 쇼트되어버려서 쓸 수 없다.

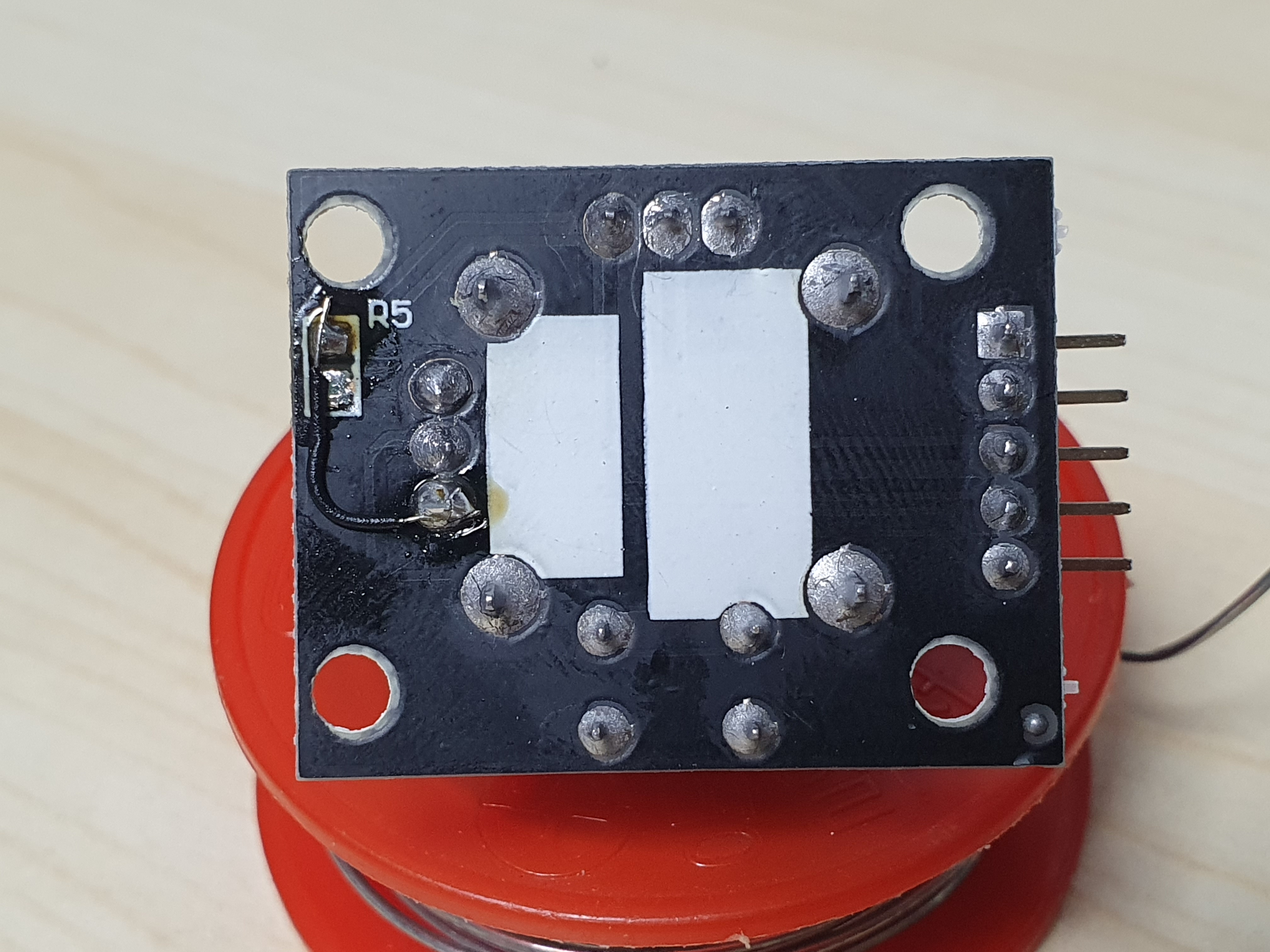

그런 이유로 속편하게(?) VCC - Y 축 가변저항에 바로 점퍼를 연결!
