stm32f103ret flash program / erase 테스트

몇개 참조했는데 그냥 결국에는 맨땅에 헤딩해서 대충 구현.. -_ㅠ

[링크 : https://blog.naver.com/eziya76/220988141146]



1. HAL_Flash_Program() 호출 전에 해당 섹터는 HAL_FlashEx_Erase()를 불러서 지워져 있는 상태여야 함

STM32Cubeprogrammer로 보면 전부 0xFFFFFF 라서 그냥 바로 쓰면 되겠네? 싶어서

HAL_Flash_Unlock() 이후 바로  HAL_Flash_Program() 호출해서 쓰니 Hard Fault 발생 -_-

찾아봐도 별 도움되는건 없어서, 결국에는 지우고 새로 쓰니 문제 없이 되었는데

[링크 : https://community.st.com/t5/stm32-mcus-products/hal-flash-program-triggers-hardfault-exception/td-p/684669]



다시 안지우고 쓰려고 하면 아까처럼 hard fault는 안뜨고

HAL_Flash_Program() 의 리턴값이 HAL_ERROR(1)로 뜰 뿐 문제가 없다. 머지?

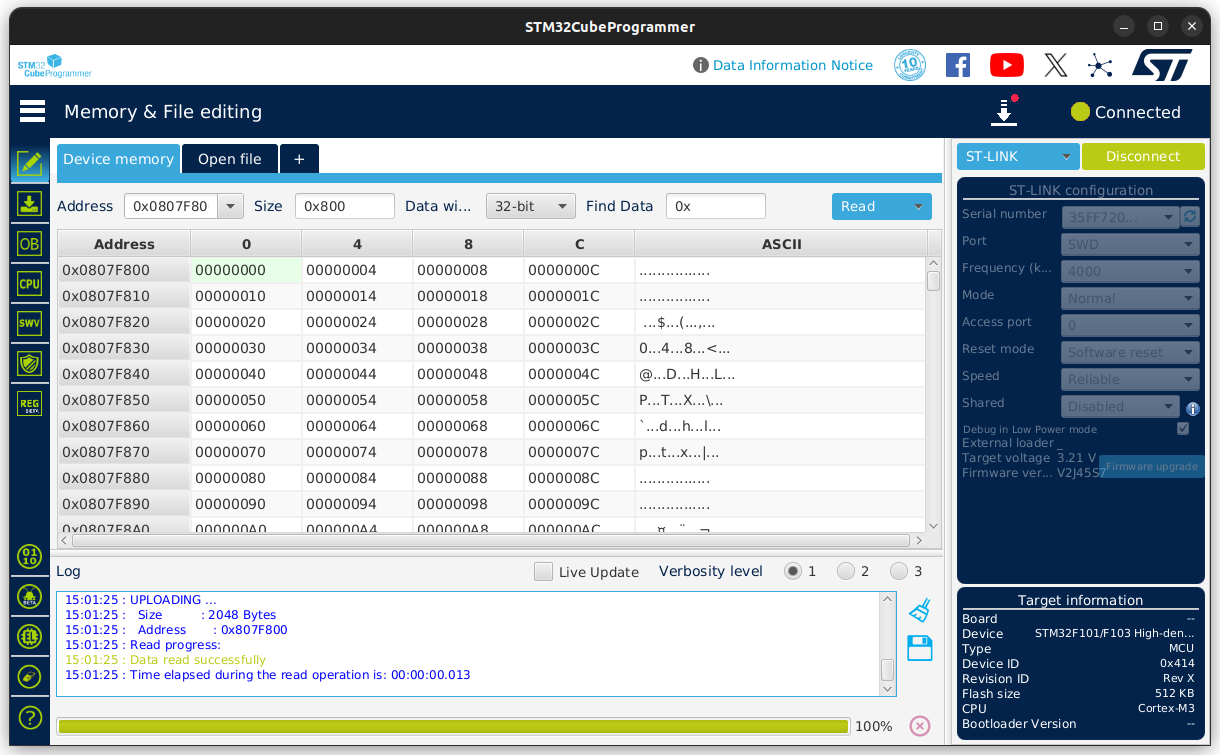

아래는 쓰는데 성공한 예제



2. 섹터 지우는건 빠른데, 쓰는건 느리다(word)

아래 코드에서 32MHz로 작동중인데,

Erase는 2msec 이내로 끝났고

Write는 2048 Byte, 1 섹터를 가득 채우는건데 65 msec 미만으로 소요되었다.

tick1 1 tick2 64



3. 16bit 32bit write 속도가 다르다.

함수 호출 횟수 차이인진 모르겠으나 WORD 에서 HALFWORD로 바꾸고 쓰기 횟수를 2배로 늘려주니

ret = HAL_FLASH_Program(FLASH_TYPEPROGRAM_HALFWORD, addr, data);

무려(?) 3msec가 느려졌다.

tick1 1 tick2 67



3. HAL_FLASH_Unlock() / HAL_FLASH_Lock()

플래시를 unlock 하지 않고 erase / program 하면 실제로 써지거나 지워지지 않지만 HAL_OK로 리턴된다.

이게 머야 -_-



소스코드

void flash_test() {   HAL_StatusTypeDef ret;   uint32_t addr = FLASH_BASE + 0x0007F800;   int data = 0;   HAL_FLASH_Unlock();   FLASH_EraseInitTypeDef eraseDef; eraseDef.TypeErase = FLASH_TYPEERASE_PAGES; eraseDef.Banks = 1; eraseDef.PageAddress = 0x807F800; eraseDef.NbPages = 1;   uint32_t ret_era = 0;   uint32_t tick = HAL_GetTick();   HAL_FLASHEx_Erase(&eraseDef, &ret_era);   uint32_t tick2 = HAL_GetTick();   printf("tick1 %d\r\n",tick2-tick);   tick = HAL_GetTick();   for(int idx = 0; idx < 512; idx++)   {     ret = HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr, data);     if(ret != HAL_OK)     {       printf("ret[%x]\r\n", ret);       break;     }     // else     // {     //   printf("%X [%X] ok\r\n", FLASH_BASE + addr * 4, data);     // }     addr += 4;     data += 4;   }   tick2 = HAL_GetTick();   printf("tick2 %d\r\n",tick2-tick);   HAL_FLASH_Lock(); }
