stm32 uart tx dma

embeded/Cortex-M3 STM

구차니 2025. 6. 18. 11:09

stm32 에서 uart tx를 dma로 구현하기

connectivity - usart 에서

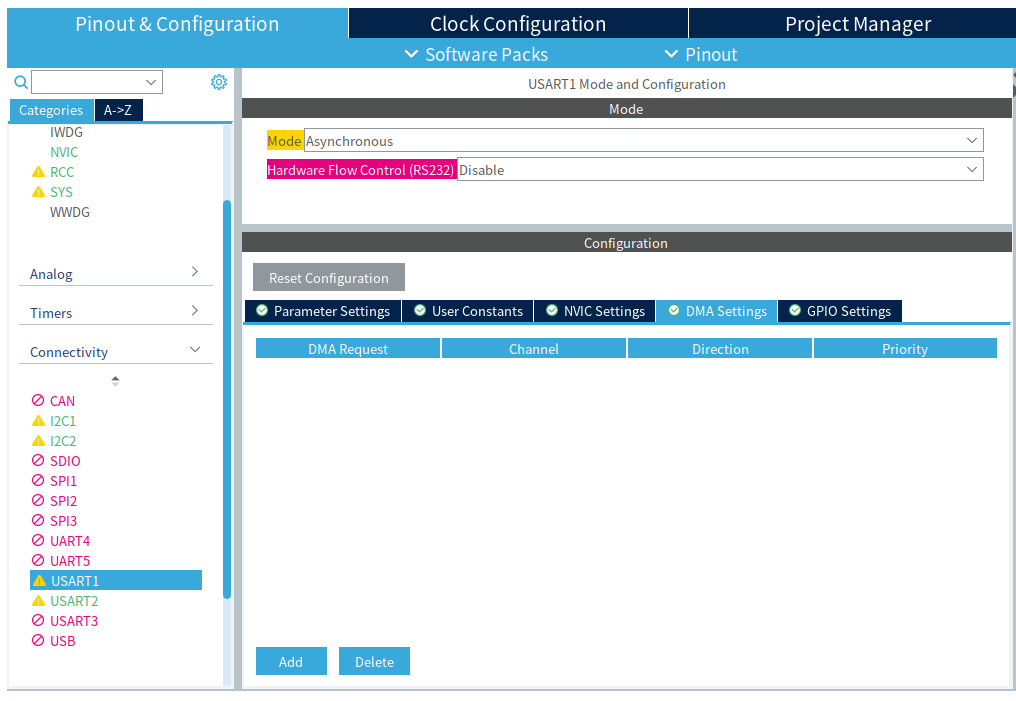

DMA Settings에서 Add

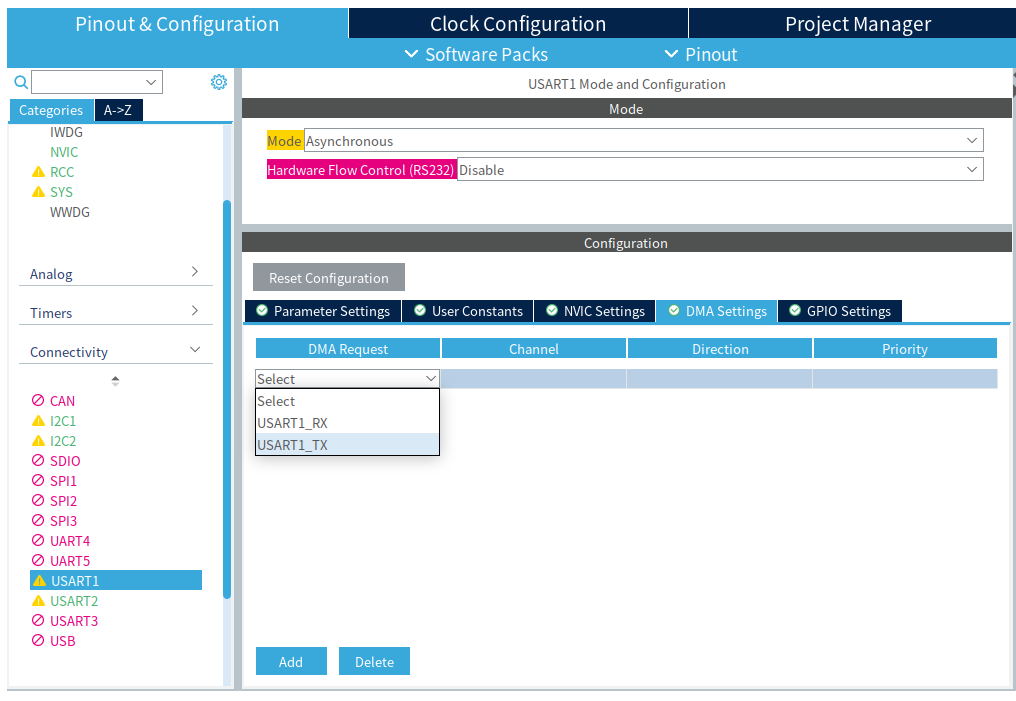

TX를 DMA로 할거니까 USART1_TX를 선택

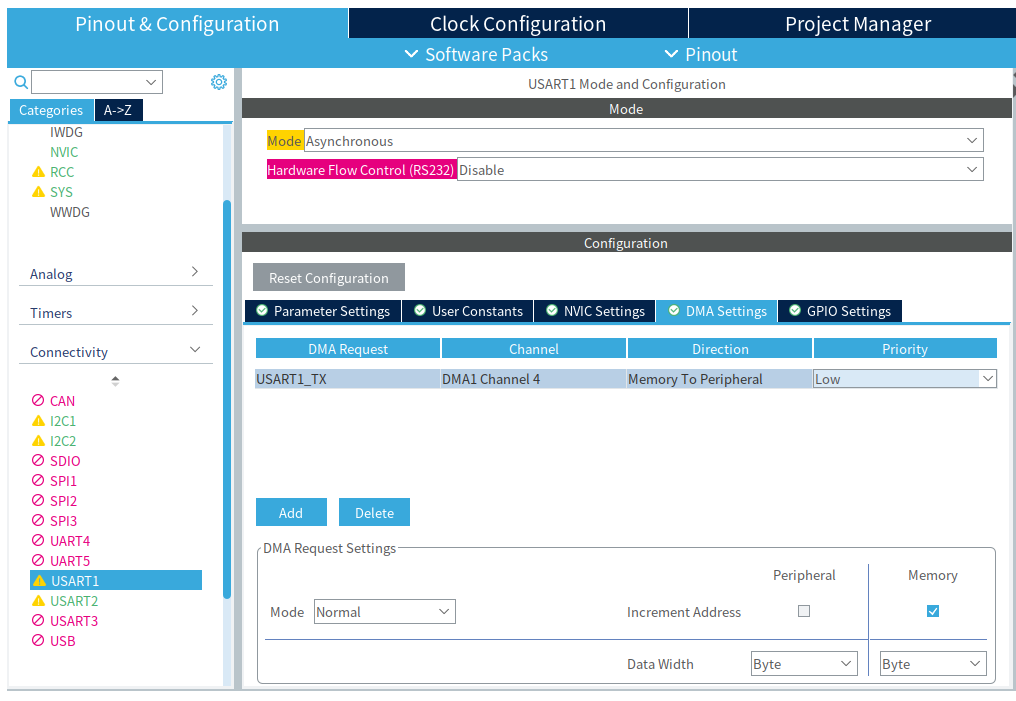

uart니까 우선순위가 높을 이유도 없으니 그냥 기본으로 하고, 바이트 단위로 증가가 기본 설정으로 잡힌다.

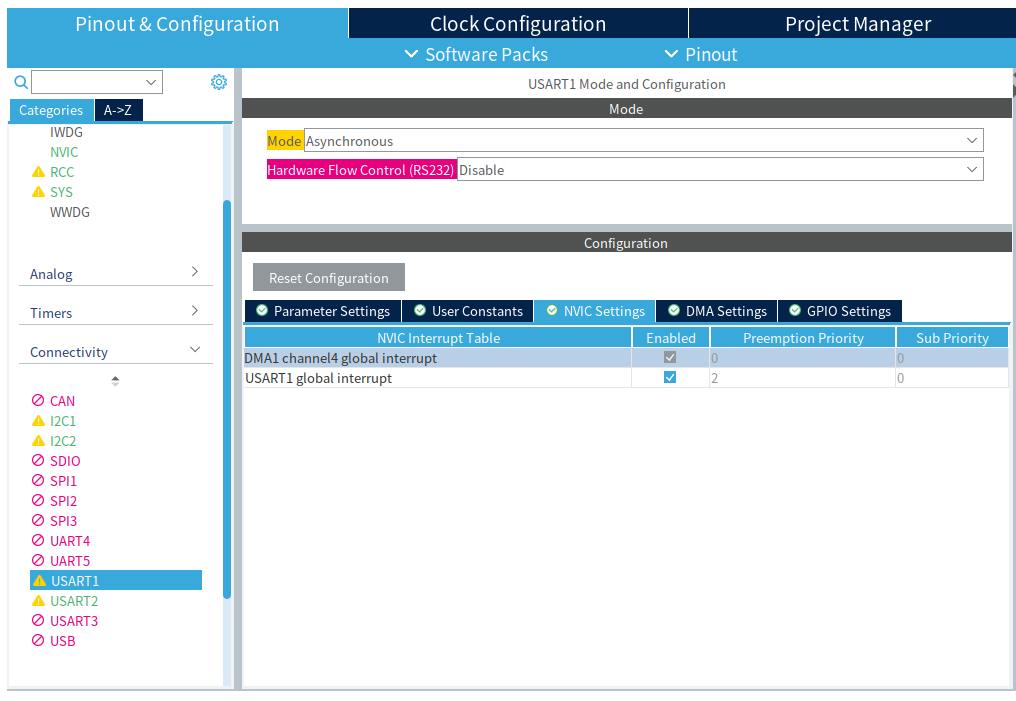

DMA 인터럽트와 usart 인터럽트를 활성화 하고

보내는 함수 자체는 별로 차이가 없긴한데,

_DMA가 붙은 녀석을 이용해서 버퍼가 차면 비울만큼 전송하도록 명령을 보내고

HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size, uint32_t Timeout)

HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size)

TX 완료시에는 인터럽트가 뜨도록 해서 추가로 전송할지 정도만 구현하면 된다.

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
}
