embeded/Cortex-M3 STM

STM32 timer 사용하기

구차니 2024. 12. 13. 14:13

PWM 이랑 거의 비슷하다

TIM2를 사용할 거고, clock source - internal clock

prescaler는 6MHz로 작동해서 6000 으로 하여 1msec 주기의 tick을 사용한다.

Counter Period는 1000 으로 해서 1000 번의 tick이 모이면 (= 1초) timer interrupt가 발생하게 한다.

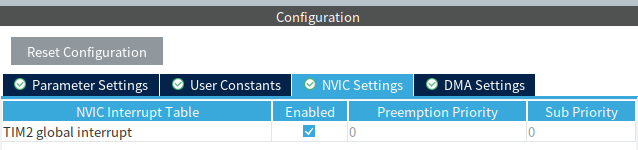

NVIC Settings에서 TIM2 global interrupt를 발생시키게 하고 프로젝트 갱신하고



아래의 함수들을 추가하면 끝

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    static int pwm_val = 0;
    static int dir = 1;

    if(dir)
    {
        if(pwm_val < 10)
        {
            pwm_val++;
        }
        else
        {
            dir = 0;
            pwm_val--;
        }
    }
    else
    {
        if(pwm_val > 0)
        {
            pwm_val--;
        }
        else
        {
            dir = 1;
            pwm_val++;
        }
    }
    // printf("pwm_val[%d] dir[%d]\n", pwm_val, dir);
    htim3.Instance->CCR1 = pwm_val;
    htim3.Instance->CCR2 = pwm_val;
}

int main(void)
{
    /* USER CODE BEGIN 2 */
    HAL_TIM_Base_Start_IT(&htim2);
    /* USER CODE END 2 */
    /* Infinite loop */
    /* USER CODE BEGIN WHILE */
    while (1)
    {
        /* USER CODE END WHILE */
        /* USER CODE BEGIN 3 */
        HAL_Delay(10);
    }
    /* USER CODE END 3 */
}

[링크 : https://eteo.tistory.com/73]
