linux device tree(dtb) 문법...?

구차니 2024. 12. 4. 14:18

고통 받고 있는 ptn5110에 대해서 검색하는데

리눅스 소스상에 dtb로만 존재해서 문법을 찾아보는 중.

봐야할 부분은 source-pdos의 <PDO_FIXED()>; 인데

	ptn5110: tcpc@50 {
		compatible = "nxp,ptn5110", "tcpci";
		pinctrl-names = "default";
		pinctrl-0 = <&pinctrl_typec>;
		reg = <0x50>;
		interrupt-parent = <&lsio_gpio1>;
		interrupts = <3 IRQ_TYPE_LEVEL_LOW>;

		usb_con1: connector {
			compatible = "usb-c-connector";
			label = "USB-C";
			power-role = "source";
			data-role = "dual";
			source-pdos = <PDO_FIXED(5000, 3000, PDO_FIXED_USB_COMM)>;

			ports {
				#address-cells = <1>;
				#size-cells = <0>;

				port@0 {
					reg = <0>;

					typec_dr_sw: endpoint {
						remote-endpoint = <&usb3_drd_sw>;
					};
				};

				port@1 {
					reg = <1>;

					typec_con_ss: endpoint {
						remote-endpoint = <&usb3_data_ss>;
					};
				};
			};
		};
	};

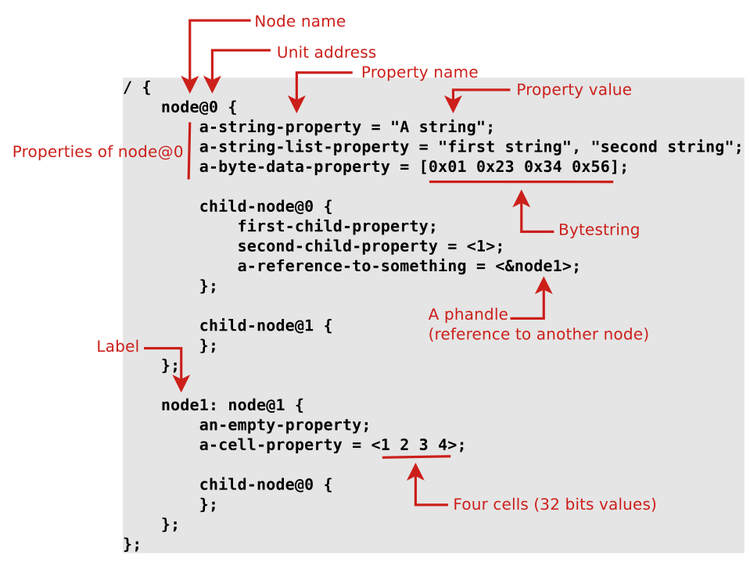

<> 는 cell 이라고 부르고

[링크 : https://kernel.bz/boardPost/118684/3]



unsigned int로 된 배열인것 같은데

  • 텍스트 문자열 (널로 종료 됨)은 큰 따옴표로 표시됩니다.
    • string-property = "a string";
  • ‘셀’은 꺾쇠 괄호로 구분 된 32 비트 부호없는 정수입니다.
    • cell-property = <0xbeef 123 0xabcd1234>;
  • 이진 데이터는 대괄호로 구분됩니다.
    • binary-property = [0x01 0x23 0x45 0x67];
  • 다른 표현의 데이터는 쉼표를 사용하여 함께 연결할 수 있습니다.
    • mixed-property = "a string", [0x01 0x23 0x45 0x67], <0x12345678>;
  • 쉼표는 문자열 목록을 만드는 데에도 사용됩니다.
    • string-list = "red fish", "blue fish";

[링크 : https://jung-max.github.io/2019/10/22/Device_Tree_문법/]



도대체 저 매크로는 어떻게 dtb에서 인식을 하고 쓰는거지? 하고 찾아보니

아래의 경로에서 dt-bindings 라는 곳에서 정의가 되어있었다.

linux-master/scripts/dtc/include-prefixes/dt-bindings/usb



선언을 하도 여러군데서 하다보니 일반소스에서만 선언된 줄 알았는데..

#define PDO_FIXED(mv, ma, flags) \
    (PDO_TYPE(PDO_TYPE_FIXED) | (flags) | \
    PDO_FIXED_VOLT(mv) | PDO_FIXED_CURR(ma))



device tress binding 이라는 녀석이 또 추가 되었나 보다..

[링크 : https://docs.zephyrproject.org/latest/build/dts/bindings.html]
