stm32f103 adc + dma

구차니 2024. 11. 4. 14:12

4개의 아날로그 값을 읽어야 해서 고군분투(?) 했는데

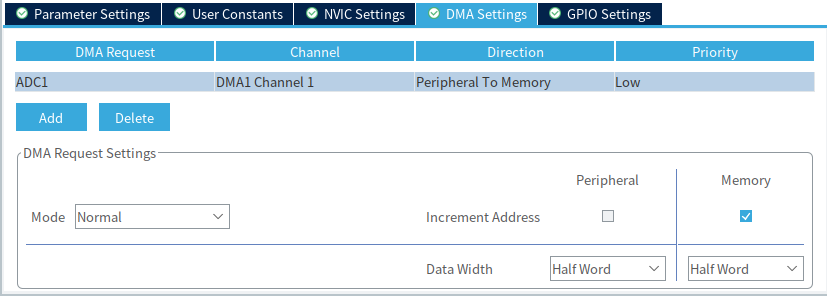

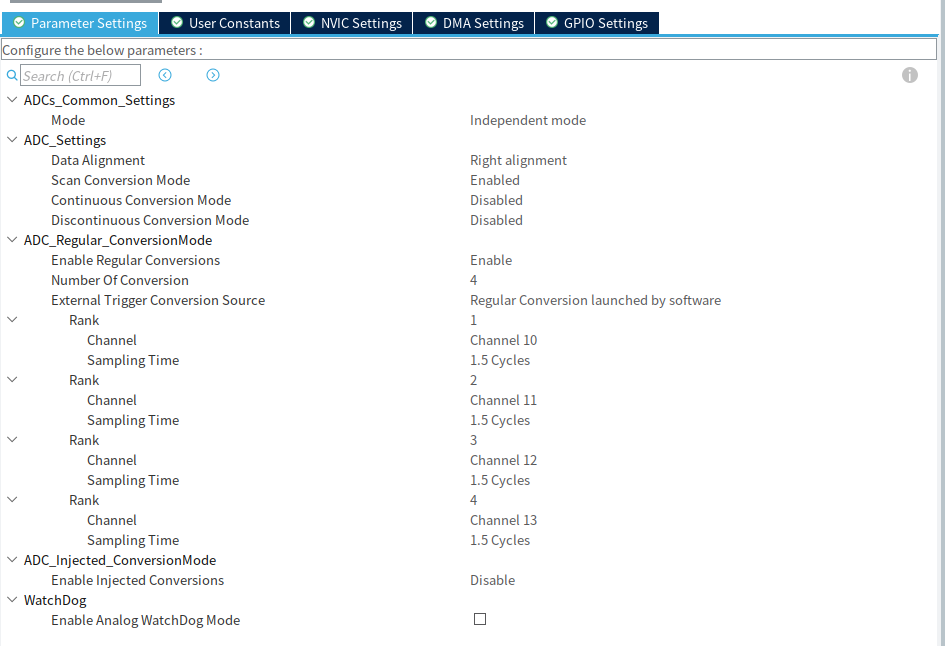

(설정은 아래대로)



+ 2024.11.06

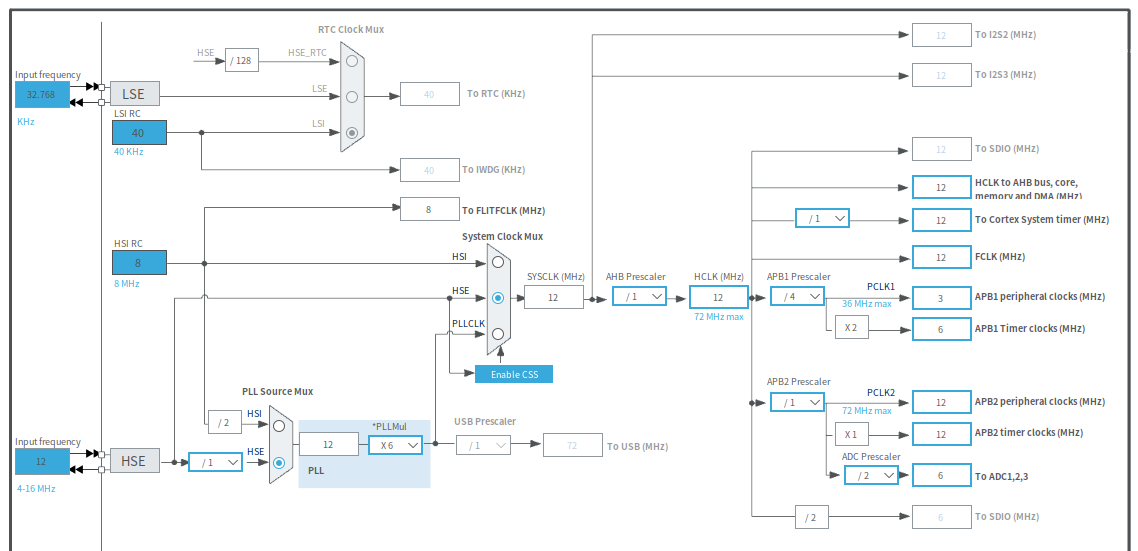

Sampling time이 1.5Cycle로 할 경우 다른 채널이 막 섞이는 것 처럼 보인다.

71.5cycle로 하고(@12MHz) 문제없이 작동 확인

+





의외로 삽질을 한 부분은... "Continuous Conversion Mode"

이걸 켜고 4개 rank에 대해서 dma로 읽으니

1 2 3 4

2 3 4 1

3 4 1 2

식으로 데이터가 하나씩 (조금은 랜덤하게) 밀리는 현상이 발생한다.



Sampling Time은 어느 문서에서는 86cycle 이런식으로 길게 하라는데

혹시나 해서 시스템 클럭을 낮게 했는데도 1.5Cycle에서 큰 문제가 없어 보이니, 장기적으로 테스트 해봐야 알 듯.

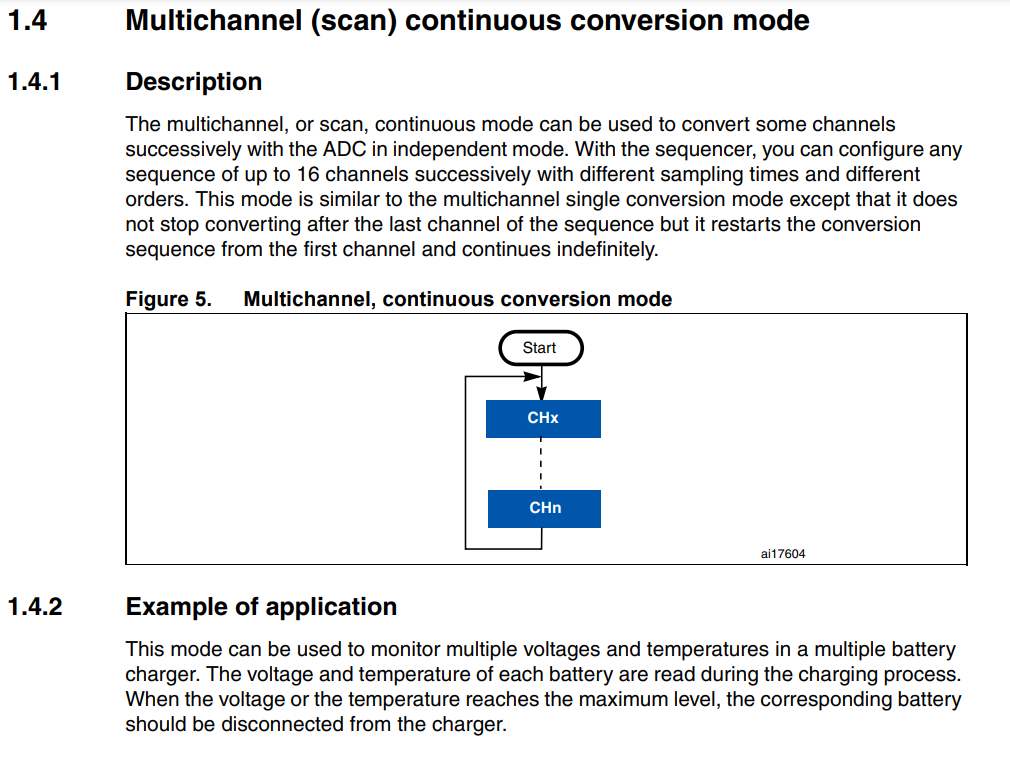

[링크 : https://www.st.com/content/dam/kms/Contents/Reflibrary/ADC_Firmware_guide_Mode_and_Feature.pdf]

[링크 : https://www.st.com/content/dam/kms/Contents/Reflibrary/ADC_Firmware_guide_Timer_and_ADC.pdf]



84 cycle

[링크 : https://m.blog.naver.com/kiss103007/223043132332]

[링크 : https://blog.naver.com/nextstone/223369997849]



+

STM32F4 시리즈는 F1 과는 또 다른 듯?

[링크 : https://m.blog.naver.com/eziya76/221473392732]



[링크 : https://www.st.com/resource/en/application_note/an3116-stm32s-adc-modes-and-their-applications-stmicroelectronics.pdf]
