펄스 제너레이터 (EM60A-100-E)
구차니
2024. 8. 13. 10:34

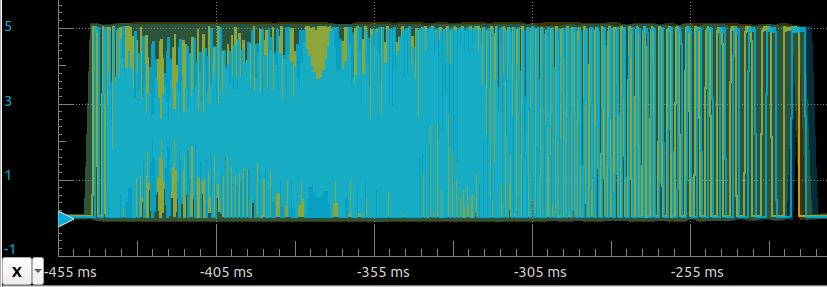

신호는 5V를 넣었으니 5V가 나오는데, 증가하는 방향으로 세게 돌려서 알아서 멈출때 까지의 파형
노란색이 A 단자, 파란색이 B 단자
값 증가 + 가속

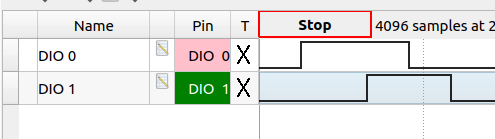

증가 방향에 대해서는 A phase가 먼저 rise 한다.
값 증가 + 감속
오실로가 아니라 로직 애널라이저로 봐야하려나..?
증가
감소
테스트 해보니, A와 B 상을 동시에 넣어야지 회전이 되지 A나 B만 연결해서는 안된다.
당연히(?) A/B 상 따로니까 하나만 넣으면 될줄알았더니.. 머냐 이런 개뼉다구 같은 설계는 -_-
[링크 : https://mysku.club/blog/aliexpress/94835.html]
제품
라운드당 100펄스. 그런데 모터 컨트롤러에서 1000 이하로 못해서 멘붕중(!)
