eps32-cam 내장 LED

4번 핀이라는데 한번 테스트는 해봐야겠네

#define LED_BUILTIN 4 pinMode (LED_BUILTIN, OUTPUT); digitalWrite(LED_BUILTIN, HIGH); digitalWrite(LED_BUILTIN, LOW);

[링크 : https://arduinodiy.wordpress.com/.../turning-led-off-and-on-on-the-esp32-camera-module-using-bluetooth/]

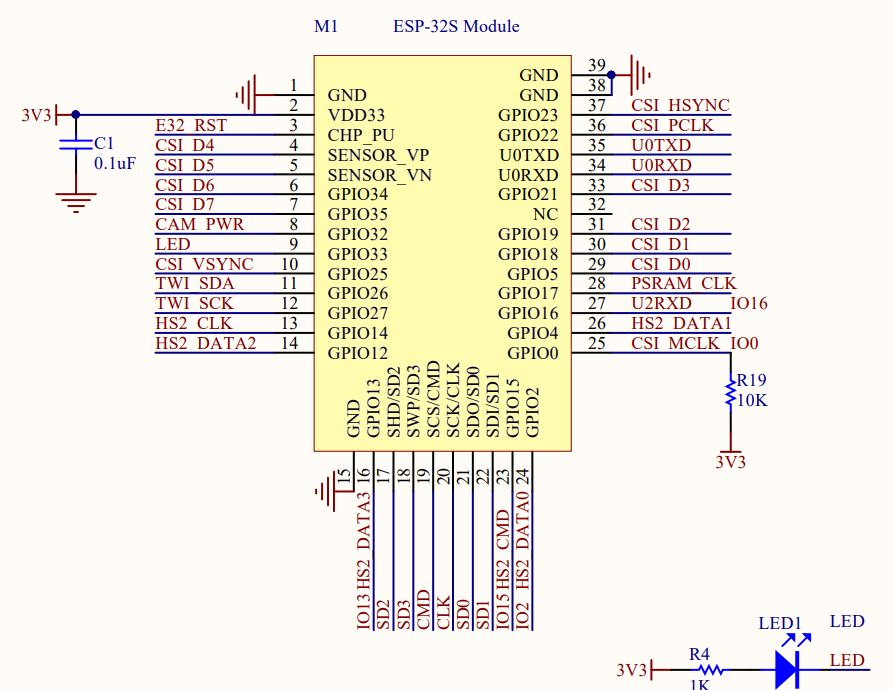

회도로 상으로는 LED / 9번 핀, GPIO33이라는데?



좀더 보다보니 LED가 아니라 LED_FLASH1 발견 -_-

HS2_DATA1은 GPIO4 / 26번 핀에 연결되어 있고 그게 바로 4번의 정체..

[링크 : https://github.com/SeeedDocument/forum_doc/blob/master/reg/ESP32_CAM_V1.6.pdf]

  [링크 : https://randomnerdtutorials.com/esp32-cam-ai-thinker-pinout/]
