odroid c2 lircd output 성공
구차니
2021. 9. 18. 00:43
irrecord가 ubuntu 20.04 에서 안되서 일단 18.04로 시도해서 성공.
ubuntu-18.04.3-3.16-minimal-odroid-c2-20190814.img
다시 한번 irrecord -f 옵션으로 20.04에서 시도해봐야 할 듯.
+
20.04 에서 해봤는데 -f 옵션으로 raw 처리하니 입력은 받을 수 있는 듯.
값이 미묘하게 다르긴 하지만 되는 것 같기도 하고?

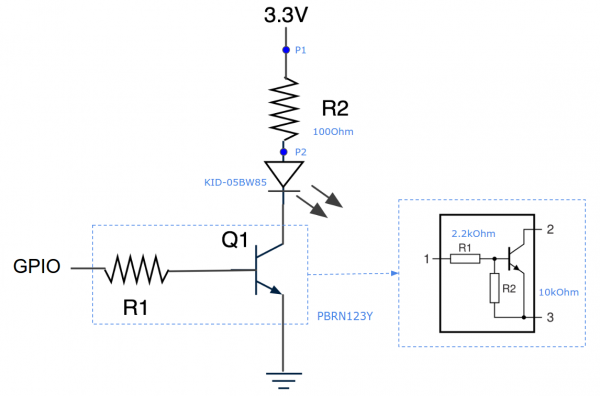

GPIO IR 회로.
[링크 : https://wiki.odroid.com/odroid-c2/application_note/gpio/lirc_gpio_blaster]
간단하게 IR LED를 9번과(IR LED -극) 11번(IR LED +극)에 연결하면 된다.
거리가 60cm 정도만 떨어져도 인식이 안되기 시작해서 문제지 -_-
그래서 TR을 이용해서 전원을 공급받고 GPIO로 On/Off만 해주는 건가..
[링크 : https://wiki.odroid.com/odroid-c2/hardware/expansion_connectors]
환경설정 파일
| # cat /etc/lirc/lirc_options.conf # These are the default options to lircd, if installed as # /etc/lirc/lirc_options.conf. See the lircd(8) and lircmd(8) # manpages for info on the different options. # # Some tools including mode2 and irw uses values such as # driver, device, plugindir and loglevel as fallback values # in not defined elsewhere. [lircd] nodaemon = False driver = default device = /dev/lirc0 output = /var/run/lirc/lircd pidfile = /var/run/lirc/lircd.pid plugindir = /usr/lib/aarch64-linux-gnu/lirc/plugins permission = 666 allow-simulate = No repeat-max = 600 [lircmd] uinput = False nodaemon = False [modinit] code = /sbin/modprobe meson-ir [lircd-uinput] add-release-events = True release-timeout = 50 release-suffix = _EVUP |
커스텀(?) 리모컨 파일 추가.
서비스 재기동 전에는 해당 디렉토리의 파일을 새로 불러들이진 않는다.
| # cat /etc/lirc/lircd.conf.d/monex.lircd.conf # Please take the time to finish this file as described in # https://sourceforge.net/p/lirc-remotes/wiki/Checklist/ # and make it available to others by sending it to # <lirc@bartelmus.de> # # This config file was automatically generated # using lirc-0.10.0(default) on Fri Sep 17 12:28:52 2021 # Command line used: -d /dev/lirc0 # Kernel version (uname -r): 3.16.72-46 # # Remote name (as of config file): monex # Brand of remote device, the thing you hold in your hand: # Remote device model nr: # Remote device info url: # Does remote device has a bundled capture device e. g., a # usb dongle? : # For bundled USB devices: usb vendor id, product id # and device string (use dmesg or lsusb): # Type of device controlled # (TV, VCR, Audio, DVD, Satellite, Cable, HTPC, ...) : # Device(s) controlled by this remote: begin remote name monex bits 32 flags SPACE_ENC|CONST_LENGTH eps 30 aeps 100 header 8970 4517 one 561 1692 zero 561 569 ptrail 563 repeat 8970 2289 gap 107503 toggle_bit_mask 0x0 frequency 38000 begin codes key_power 0x10EFEB14 0xFFFFFFFF key_menu 0x10EF3BC4 0xFFFFFFFF key_up 0x10EF49B6 0xFFFFFFFF key_down 0x10EF1BE4 0xFFFFFFFF key_left 0x10EFE916 0xFFFFFFFF key_right 0x10EFF906 0xFFFFFFFF key_ok 0x10EF51AE 0xFFFFFFFF key_exit 0x10EF2BD4 0xFFFFFFFF key_mute 0x10EFFB04 0xFFFFFFFF end codes end remote |
서비스 재기동 및 gpio ir tx 설정
irsend를 통해서 보낼대 조금 귀찮게 디바이스 설정을 해주어야 한다.
| $ service lircd stop $ modprobe lirc_dev $ modprobe lirc_odroid gpio_out_pin=247 softcarrier=1 invert=1 $ service lircd restart $ lircd --driver=default --device=/dev/lirc1 --output=/var/run/lirc/lirc1 --pidfile=/var/run/lirc/lirc1.pid $ irsend SEND_ONCE monex KEY_POWER -d /var/run/lirc/lirc1 |
